Taikan V-200U Pusat Pemesinan Menegak 5-Paksi: Direka untuk Ketepatan Bahagian Kompleks

Taikan Machine, peneraju global dalam teknologi pembuatan termaju, mempersembahkan Pusat Pemesinan Menegak 5-Paksi V-200U. Direka untuk penghasilan komponen rumit berketepatan tinggi, V-200U menggabungkan asas mekanikal yang teguh dengan teknologi putar pacuan terus dan sistem CNC prestasi tinggi. Ia memberikan gabungan ketegaran, kelajuan, dan ketepatan yang terunggul untuk industri yang memerlukan kecemerlangan, seperti aeroangkasa, pembuatan peranti perubatan, automotif, optik, dan acuan & dai jitu.

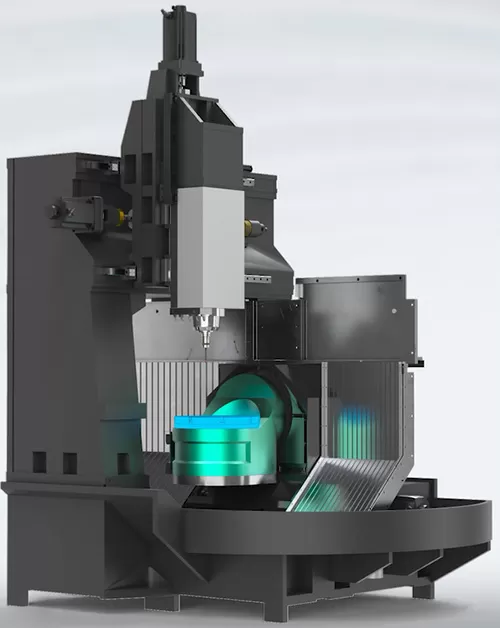

1. Binaan Monoblok Berketegaran Tinggi untuk Kestabilan Terunggul

Teras kepadapusat pemesinan menegak 5 paksi V-200Uialah struktur rangka-O jenis portalnya yang amat tegar. Dioptimumkan melalui analisis elemen terhingga (FEA) termaju, reka bentuk ini menampilkan tapak lebar bersirip tebal dan binaan satu keping tiang-dan-rasuk silang. Ini mengurangkan juluran paksi, mengurangkan ralat terkumpul, dan meningkatkan prestasi dinamik. Dituang daripada besi Mechanite gred tinggi dan menjalani proses sepuh pelepasan tekanan berganda,mesin CNC 5 paksimenjamin penyerapan gegaran yang unggul, kestabilan terma, dan ketepatan geometri jangka panjang.

2. Meja Putar 5-Paksi Pacuan Terus Termaju

Teras keupayaannya terletak pada meja putar paksi B/C proprietari. Direka dengan besi tuang berketegaran tinggi dan konfigurasi landasan condong 45 darjah, ia memberikan kapasiti momen senget dan ketahanan getaran yang luar biasa. Kedua-dua paksi putaran dikuasakan oleh motor pacuan terus (DD) tork tinggi, menghapuskan transmisi mekanikal tradisional seperti gear cacing atau sesondol penggelek. Digandingkan dengan pengekod optik beresolusi tinggi untuk kawalan gelung tertutup penuh, konfigurasi ini memastikan ketepatan kedudukan yang cemerlang, operasi lancar pada kelajuan pantas sehingga 50 rpm, pecutan lebih pantas, penyelenggaraan minimum, dan pergerakan senyap.

3. Pemacu Linear Jitu dan Kawalan Gerakan Tersegerak

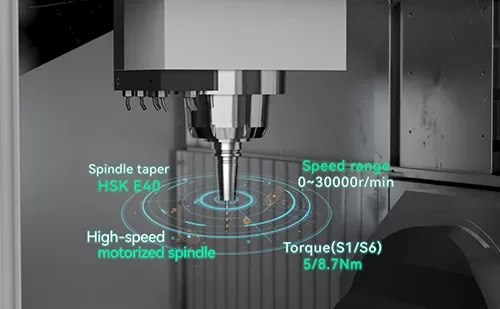

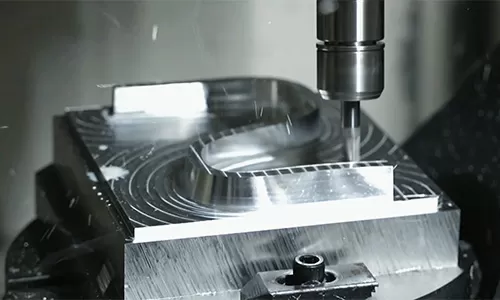

Paksi linear (X, Y, Z) dilengkapi dengan landasan linear jenis penggelek dan pemasangan bebola skru termaju yang disejukkan untuk mengekalkan ketepatan semasa operasi kitar tugas tinggi. Dengan kadar lintas cepat 24 m/min pada semua paksi linear,pusat pemesinan 5 paksiini memastikan kedudukan pantas. Seluruh rantai kinematik dikawal oleh sistem CNC berketepatan tinggi Siemens SINUMERIK ONE, yang menyelaraskan semua lima paksi dengan mulus. Maklum balas gelung tertutup penuh melalui pengekod bersepadu menjamin ketepatan tahap mikron dan kebolehulangan untuk kontur 3D yang rumit dan permukaan bebas. Spindel berkelajuan tinggi dan berketegaran melengkapkan pakej, membolehkan pemesinan efisien bagi pelbagai jenis bahan.

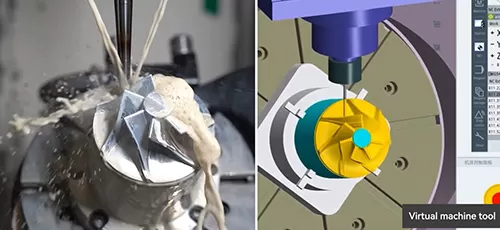

4. Teknologi Kembar Digital untuk Pengesahan Proses Tanpa Risiko

Membuat bukti laku kompleksPemesinan CNC 5-paksi untuk pendesaksecara tradisional melibatkan ujian pemotongan fizikal yang mahal, menggunakan masa mesin, perkakas, dan bahan yang berharga sambil berisiko perlanggaran dan ralat pengaturcaraan.

Taikan menyingkirkan kesesakan ini dengan penyelesaian kembar digital bersepadunya. Mesin maya kami adalah replika digital sempurna bagi V-200U fizikal, dilengkapi kinematik, logik pengawal, dan parameter prestasi yang serupa. Jurutera boleh melaksanakan simulasi pemesinan 100% realistik untuk mengesahkan kod NC, mengesahkan laluan alat, memeriksa perlanggaran lekapan, meramal masa kitar dengan tepat, dan menghapuskan kemalangan berpotensi—semuanya secara luar talian. Keupayaan hebat ini menjadikanperkhidmatan pemesinan pendesak CNClebih andal dan efisien dengan mengurangkan secara drastik masa henti mesin untuk pensampelan, mengurangkan kos pembuktian, mempercepatkan kitaran pembangunan produk, dan membolehkan perancangan pengeluaran yang dioptimumkan.

Pusat Pemesinan Menegak 5-Paksi Taikan V-200Ulebih daripada sekadar alat mesin; ia adalah penyelesaian pembuatan komprehensif yang dibina untuk keandalan dan ketepatan. Dengan foring struktur mekanikal tegar dengan teknologi pacuan terkini dan simulasi digital berpandangan hadapan, V-200U membolehkan pengeluar menangani komponen paling mencabar mereka dengan keyakinan dan kecekapan yang tiada tandingan.

Terokai spesifikasi penuh dan keupayaan Taikan V-200U 5-Axis VMC. Hubungi pasukan kejuruteraan kami hari ini untuk membincangkan aplikasi anda.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
