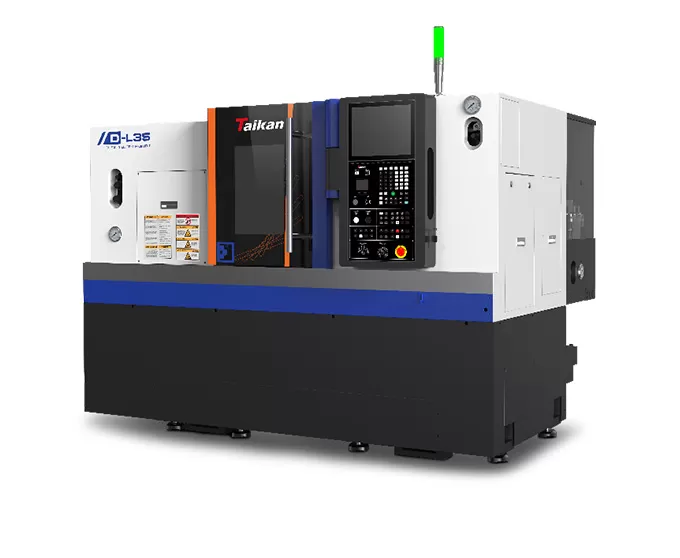

Name: D-L35 Mesin Larik Mendatar CNC
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri mesin larik CNC mendatar D-L35

Struktur Keseluruhan

Ciri-ciri struktur keseluruhan rangka mesin dengan rel tinggi dan rendah 30°. Selepas FEA, susun atur rusuk pengukuhan dioptimumkan untuk mencapai ketegaran yang cemerlang dan getaran rendah.
Paksi X/Z menggunakan panduan penggelek tugas berat 35mm kelas P dengan struktur rentang besar, yang mampu mengendalikan operasi beban tinggi.

Spindel bermotor

Ia menggunakan galas khas gred P4 untuk alat mesin dan dilincirkan dengan gris galas khas untuk mengekalkan ketepatan yang baik dan hayat perkhidmatan yang panjang.
Ciri-ciri ketegaran tinggi dan tork tinggi gelendong bermotor ini meningkatkan dengan ketara kecekapan pengeluaran dan pemprosesan serta mencapai kesan pemotongan semula yang sangat baik pada gelendong.

Komponen gelendong disejukkan dengan air atau minyak untuk mengurangkan kesan pemanasan gelendong terhadap ketepatan pemesinan.

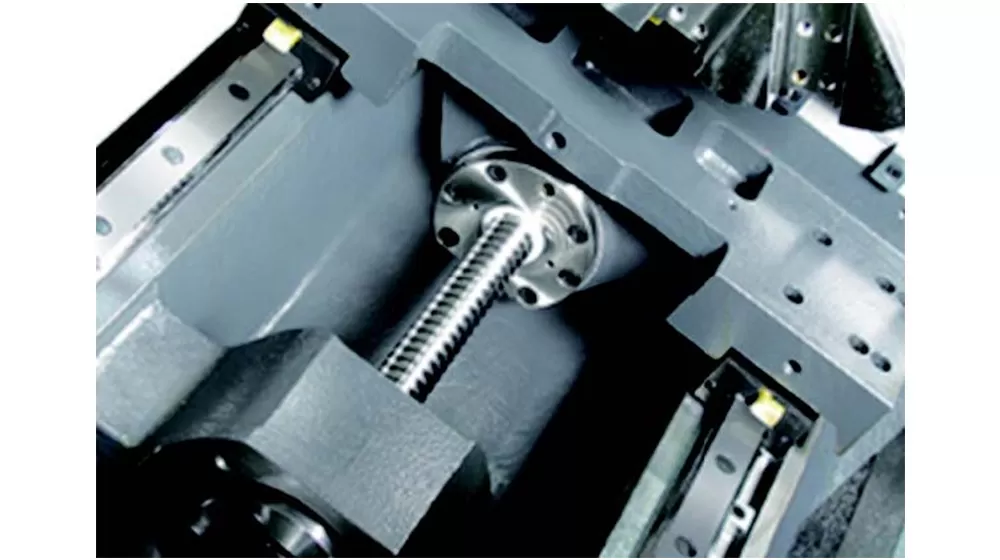

Skru ketepatan dan rel panduan

Paksi X/Z menggunakan skru berongga bola senyap berkelajuan tinggi 32 yang diimport. Skru tersebut menggunakan proses prapenguluran untuk mengurangkan kesan pemanasan skru terhadap ketepatan penghantaran.

Suapan pantas boleh mencapai 30m/min, ketepatan kedudukan ialah 0.003mm; Paksi X/Z semuanya menggunakan penggelek 35mm

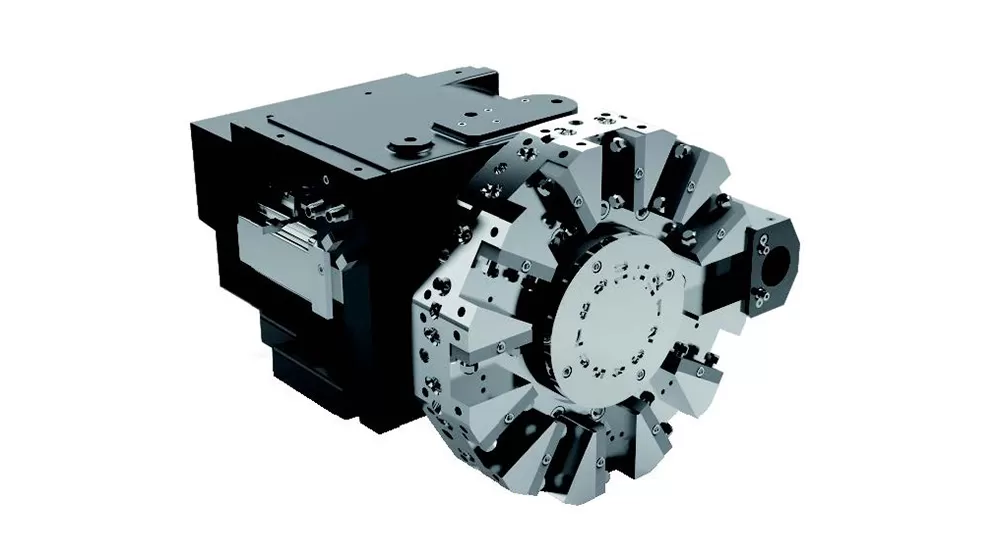

Turet servo

Revolver alat standard dipacu oleh motor servo dan mempunyai mekanisme pengurangan dalaman untuk pergerakan yang tepat dan boleh dipercayai.
Revolver alat boleh berputar dalam kedua-dua arah, dan kelajuan tindak balas pertukaran alat adalah cepat dan lancar.

The CNC horizontal lathe machine dilengkapi dengan alat khas untuk mengelakkan habuk besi dengan berkesan dan meningkatkan jangka hayat alat secara signifikan.

Aplikasi Mesin Larik Mendatar CNC D-L35

Mesin CNC bubut ini digunakan secara meluas dalam pemprosesan cakera bersaiz kecil dan sederhana, aci dan bahagian berputar yang lain. Ia mempunyai prestasi pemprosesan yang kuat dan ketepatan kedudukan yang tinggi. Ia sangat profesional dalam bidang logam seperti gear, galas, unit hab roda kecil, tenaga baharu, industri petroleum, dan alat ganti automotif.

Contoh Benda Kerja 1

Contoh Benda Kerja 2

Contoh Benda Kerja 3

Contoh Benda Kerja 4

Spesifikasi Pelarik Mendatar D-L35

Name		Unit	Spesifikasi	Nota
Julat pemesinan	Diameter pusing maksimum di atas landasan	mm	φ500
	Diameter pemesinan maksimum (spindel/cakera)	mm	φ300/φ350
	Panjang pemesinan maksimum	mm	560
	Diameter bar stok maksimum	mm	φ52
Pergerakan	Pergerakan paksi X	mm	190
	Kuasa motor paksi X/tork pegun	kw/Nm	2.2/38
	Pergerakan paksi Z	mm	580
	Kuasa motor paksi Z/tork pegun	kw/Nm	2.2/38
Spindel	Kuasa keluaran (S1/S6)	kw	11/22
	Jenis hujung spindel		A2-6
	Kelajuan spindel	r/min	0-4000
	Diameter lubang spindel	mm	φ63
Kelajuan Pantas	Kelajuan suapan pantas (paksi X)	m/min	30
	Kelajuan suapan pantas (paksi Z)	m/min	30
	Kelajuan suapan pemotongan	mm/min	1~8000
Alat	Kapasiti alat	T	12
	Masa pengindeksan alat	Saat/bit	0.5
	Saiz badan alat pelarik	mm	25×25
	Diameter alat pengorek maksimum	mm	40
Ketepatan	Ketepatan kedudukan (paksi X)	mm	0.006
	Ketepatan kedudukan (paksi Z)	mm	0.006
	Kebolehulangan (paksi X)	mm	0.004
	Kebolehulangan (paksi Z)	mm	0.004
Lain-lain	Kapasiti bekalan kuasa	kVA	20
	Isipadu tangki penyejuk fluorida	L	150
	Dimensi mesin	mm	2430×1740×2030	Tangki air penyingkiran cip manual
	Berat bersih mesin (anggaran)	kg	3600

Maklumat pada halaman ini hanya untuk rujukan. Spesifikasi dan butiran boleh berubah disebabkan oleh peningkatan atau penambahbaikan produk. Untuk maklumat lanjut, sila hubungi kami.
