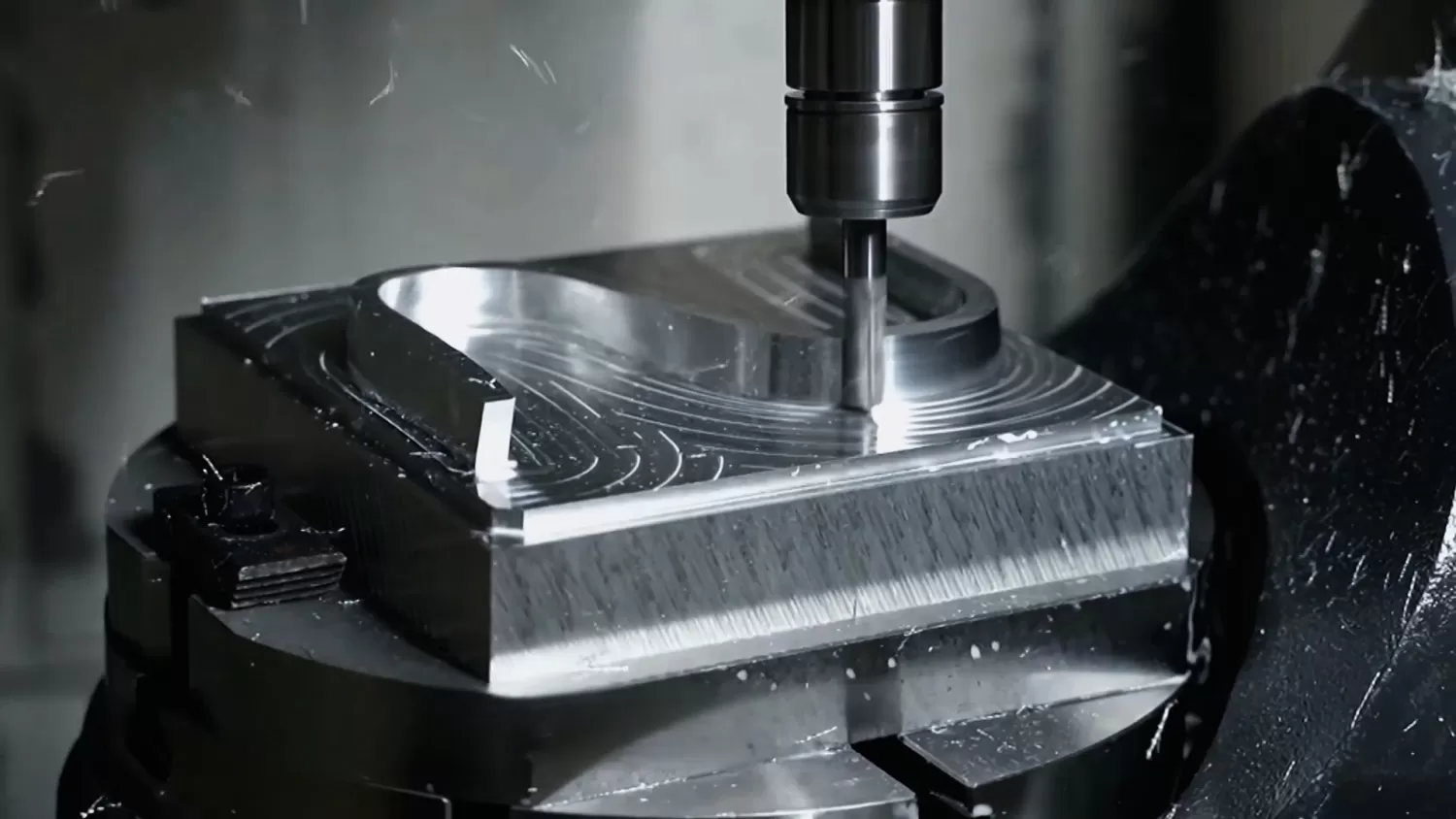

Bagaimana Meningkatkan Ketepatan dan Keakuratan dalam Pemesinan CNC?

Dalam bidang yang menuntut ketepatan melampau—seperti pembuatan peralatan mewah, pembuatan acuan ketepatan, dan aeroangkasa—keupayaan pemesinan aras mikron secara langsung menentukan prestasi produk dan hayat perkhidmatan. Ketepatan tinggi yang stabil, bagaimanapun, tidak dicapai secara kebetulan. Ia merupakan satu disiplin kejuruteraan sistematik yang merangkumi ciri-ciri semula jadi mesin, kawalan persekitaran terma, strategi proses pemotongan, dan suap balik gelung tertutup dalam talian. Sebagai salah satu syarikat tersenarai awam terkemukapengeluar mesin alat cncpakar dalam penyelidikan, pembangunan dan pengeluaran mewah, Taikan menghuraikan secara sistematik kaedah mendalam dan amalan teknikal termaju yang digunakan untuk meningkatkan ketepatan pemesinan merentasi semua dimensi teras ketepatan.

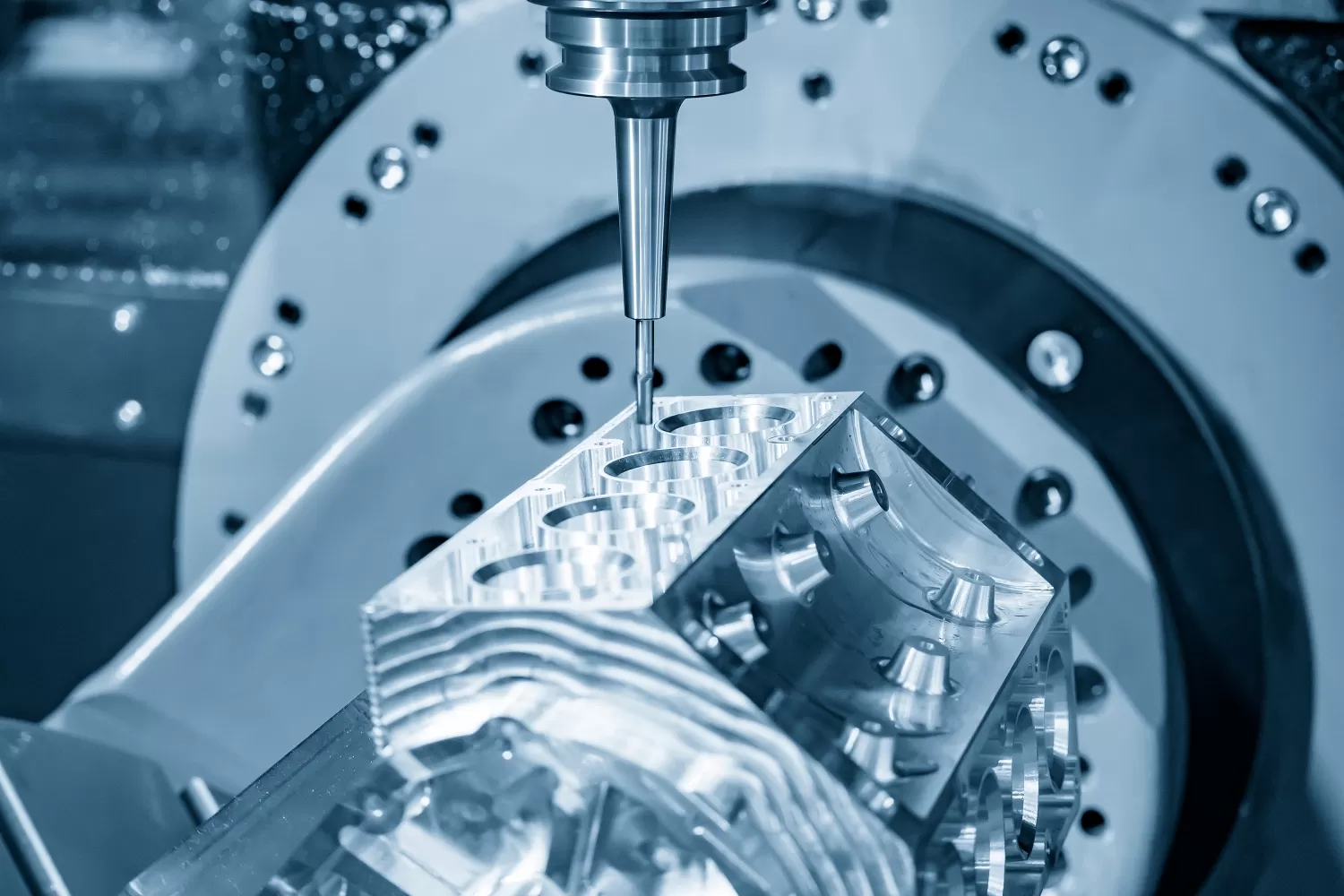

Memahami Ketepatan Pemesinan: Dari Geometri Makro ke Integriti Permukaan Mikro

Ketepatan pemesinan bukan sahaja merujuk kepada darjah keselarasan antara parameter geometri sebenar sesuatu bahagian dengan nilai reka bentuknya, malah turut merangkumi ketepatan dimensi, ketepatan bentuk, ketepatan kedudukan, dan tekstur permukaan geometri mikro. Dalam konteks pemesinan ketepatan, pengejaran ketepatan melangkaui pematuhan toleransi mudah, menjangkau ke penunjuk tersirat yang mengawal hayat perkhidmatan, seperti keadaan tegasan baki permukaan dan kawalan kerosakan sub-permukaan.

Analisis Mendalam Faktor-Faktor yang Mempengaruhi Ketepatan Pemesinan CNC

Mencapai penambahbaikan aras mikron dalam ketepatan memerlukan dekonstruksi sumber ralat secara rapi. Melangkaui ralat geometri yang ketara, faktor-faktor tersembunyi berikut sering menjadi punca utama kehilangan ketepatan.

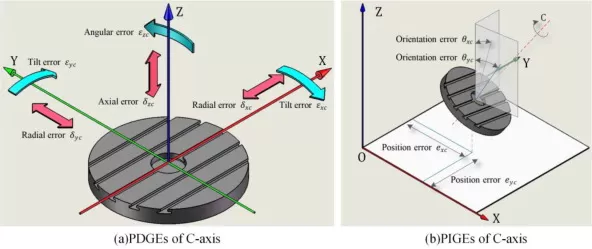

1. Ralat Geometri Mesin dan Ralat Kinematik

Ketepatan geometri mesin adalah asas kepada ketepatan pemesinan. Kelurusan dan kepersegian landasan pandu, serta larian jejarian dan hanyutan paksi paksi berputar, dipetakan terus ke kontur bendakerja melalui rantai kinematik. Banyak kes pemasangan menunjukkan bahawa selepas penggunaan berpanjangan dan perubahan halus tapak, penunjuk ketepatan statik kebanyakanmesin CNC menegakmenyimpang dengan ketara daripada piawaian kilang, dengan degradasi ketepatan terutamanya disebabkan oleh tapak pemasangan yang tidak stabil dan pelepasan tegasan struktur dalaman. Teknologi pampasan ralat isi padu boleh memetakan dengan tepat 21 komponen ralat geometri sesebuah mesin (ralat penentududukan, kelurusan, sudut setiap paksi linear, dan kepersegian antara paksi) menggunakan interferometer laser dan bebola bar, dan melaksanakan pembetulan vektor ruang masa nyata dalam sistem CNC. Ini adalah satu kaedah teknikal teras untuk meningkatkan ketepatan intrinsik sesebuah mesin.

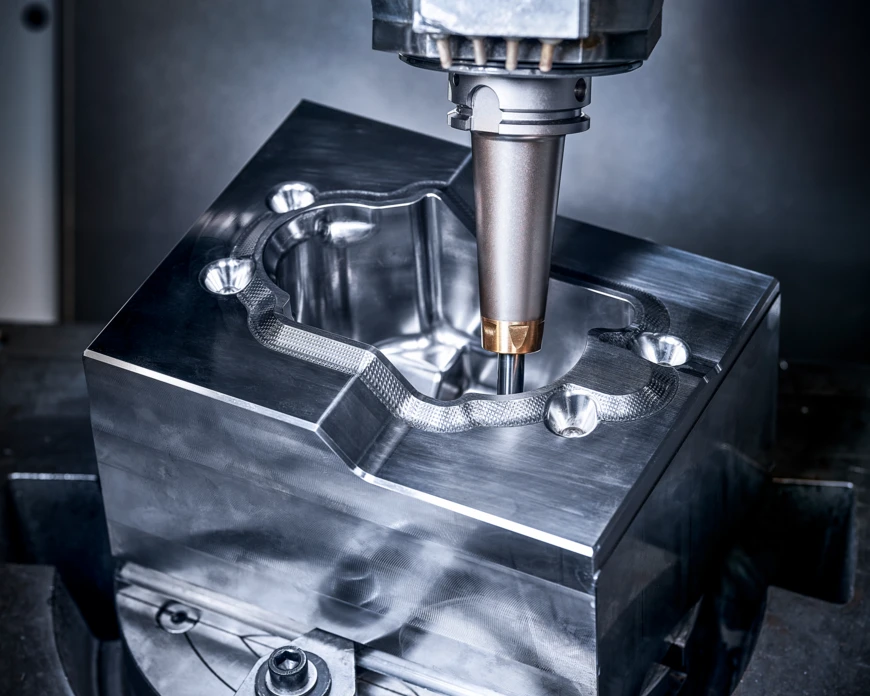

2. Ubah Bentuk Terma — Pembunuh Senyap Ketepatan

Turun naik suhu adalah sumber ralat yang paling sukar untuk dimodelkan dengan tepat dalam pemesinan ketepatan. Haba geseran dari galas spindel, haba kacauan bebola dalam pemasangan skru bebola, haba dari zon pemotongan, dan kecerunan suhu persekitaran di lantai kilang semuanya menyebabkan ubah bentuk termo-anjal struktur mesin. Khususnya, apabila skru bebola mengalami pengembangan terma paksi akibat kenaikan suhu, sisihan langsung antara anjakan sebenar dan posisi arahan berlaku di bawah kawalan gelung separa tertutup, menyebabkan hanyutan dimensi beransur-ansur dalam pengeluaran kelompok. Penyelesaian kestabilan terma termaju termasuk: menggunakan penyejukan skru teras berongga dan kawalan suhu peredaran minyak spindel yang tepat, menggunakan penderia suhu di lokasi struktur kritikal, dan membina model pampasan ralat terma masa nyata untuk memastikan mesin mengekalkan kestabilan terma aras mikron sepanjang operasi berterusan yang panjang.

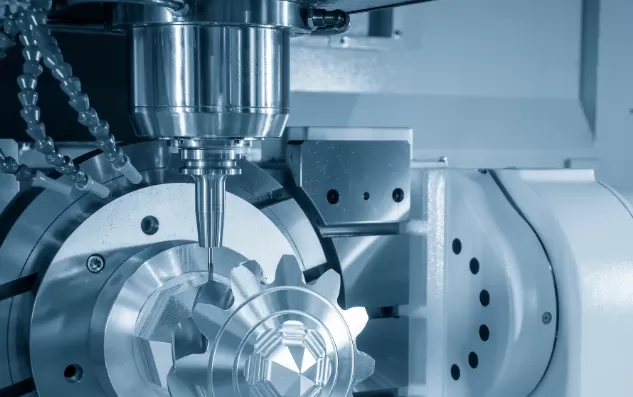

3. Sentakan Balik dan Lengahan Dinamik Servo

Sentakan balik adalah gerakan hilang yang terhasil apabila arah paksi koordinat berubah, disebabkan oleh kelegaan mekanikal dan ubah bentuk anjal dalam kereta api pacuan. Dalam sistem servo gelung separa tertutup, kelegaan mekanikal di hiliran skru bebola berada di luar suap balik gelung posisi dan terus diterjemahkan kepada ralat penentududukan, menghasilkan pancang pembalikan berciri (gangguan kuadran) pada peralihan kuadran interpolasi bulat. Mengaplikasikan parameter pampasan sentakan balik CNC memberikan pembetulan asas, sementara penyelesaian mewah cenderung ke arah motor pacuan terus atau struktur mekanikal dengan prabeban pacuan dwi untuk menghapuskan zon mati pembalikan secara fizikal dan menjamin kebolehulangan dwiarah yang ketat.

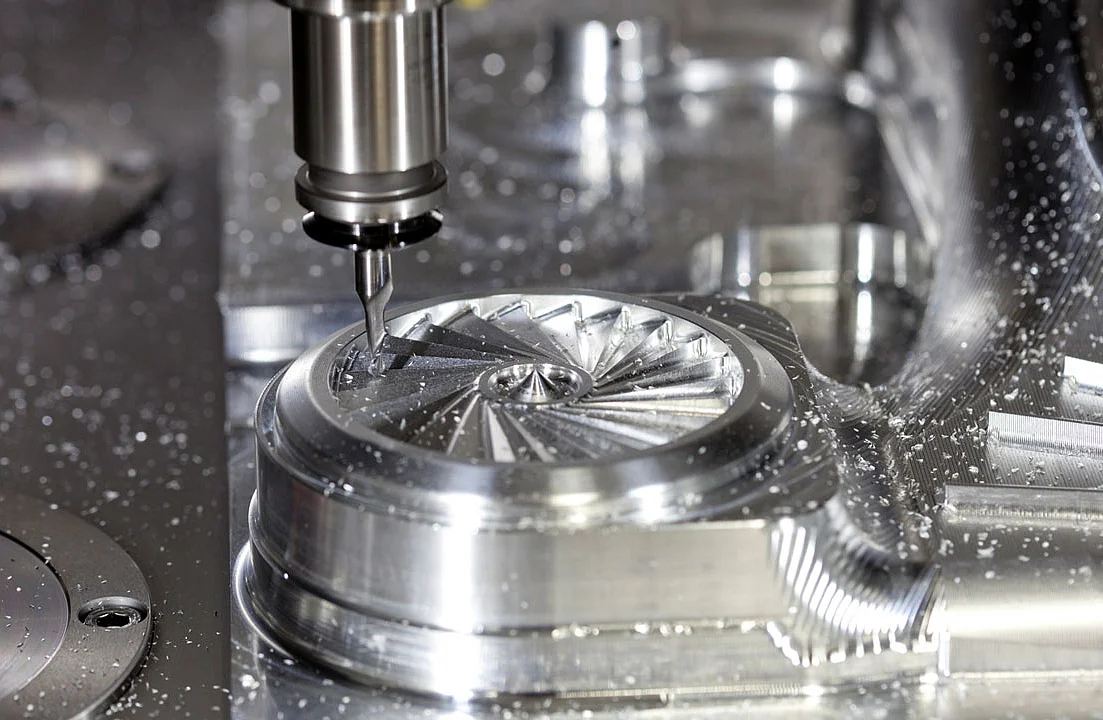

4. Ralat Dinamik Akibat Kekukuhan Kereta Api Pacuan yang Tidak Mencukupi

Kekukuhan kilasan kereta api pacuan bukan sahaja menguatkan kesan sentakan balik tetapi juga meningkatkan ralat ikutan semasa interpolasi berkelajuan tinggi, memburukkan lagi penonjolan kuadran dan herotan kontur dalam pemotongan bulat. Meningkatkan kekukuhan kereta api pacuan memerlukan penggunaan skru bebola prabeban dwinat, gandingan berketegaran kilasan tinggi, dan pemadanan inersia servo yang betul untuk memastikan penghantaran linear tork arahan dan menindas gelombang permukaan yang disebabkan oleh getaran mikro.

Strategi dan Amalan Proses untuk Meningkatkan Ketepatan Pemesinan

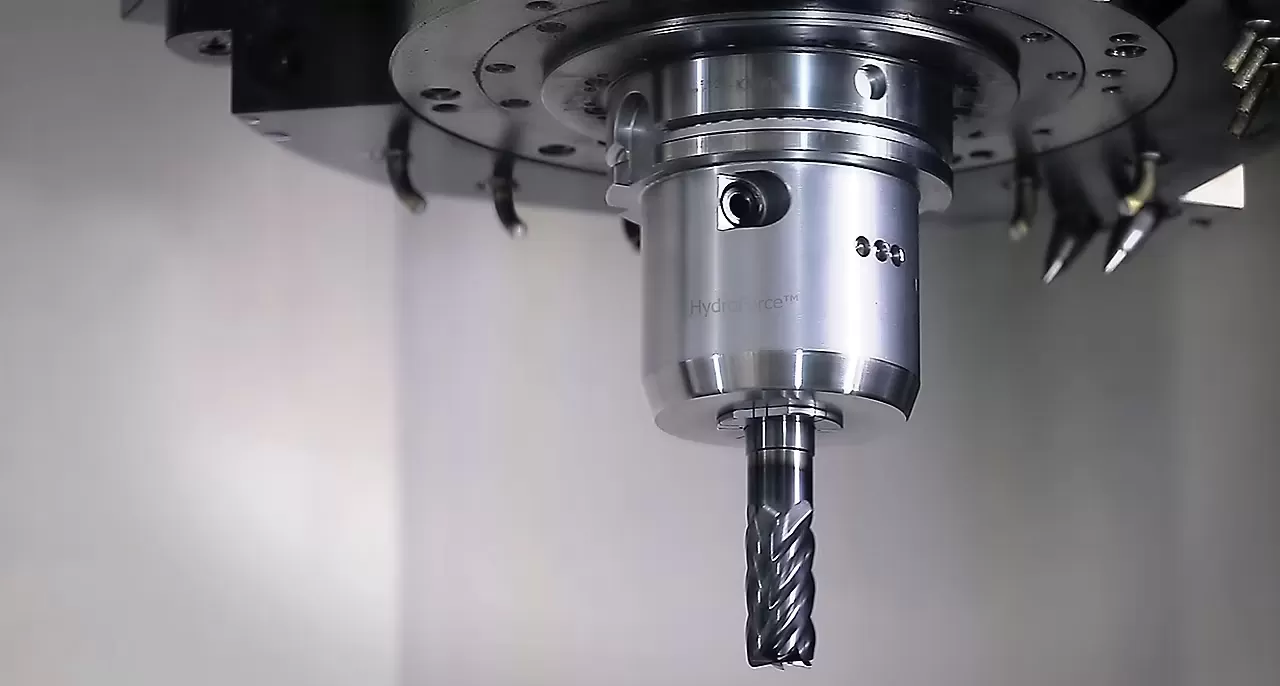

1. Reka Bentuk Terperinci Laluan Masuk dan Keluar

Cara alat pemotong masuk dan keluar dari bendakerja secara langsung mempengaruhi kesan tanda permukaan dan ketepatan tepi. Laluan masuk/keluar lengkungan tangen harus digunakan untuk mengelakkan hentaman tegasan serta-merta pada kontur. Kadar suapan semasa masuk mesti diaras dengan lancar, beralih dari satu lapisan pemotongan ke lapisan lain tanpa jeda mendadak yang meninggalkan kesan diam. Serentak, mengguna pakai strategi laluan beban pemotongan malar (dengan kawalan kelajuan permukaan malar untuk melarik dan kadar suapan suaian untuk mengisar) mengekalkan daya pemotongan stabil dan mengelakkan pesongan alat yang disebabkan oleh perubahan mendadak.

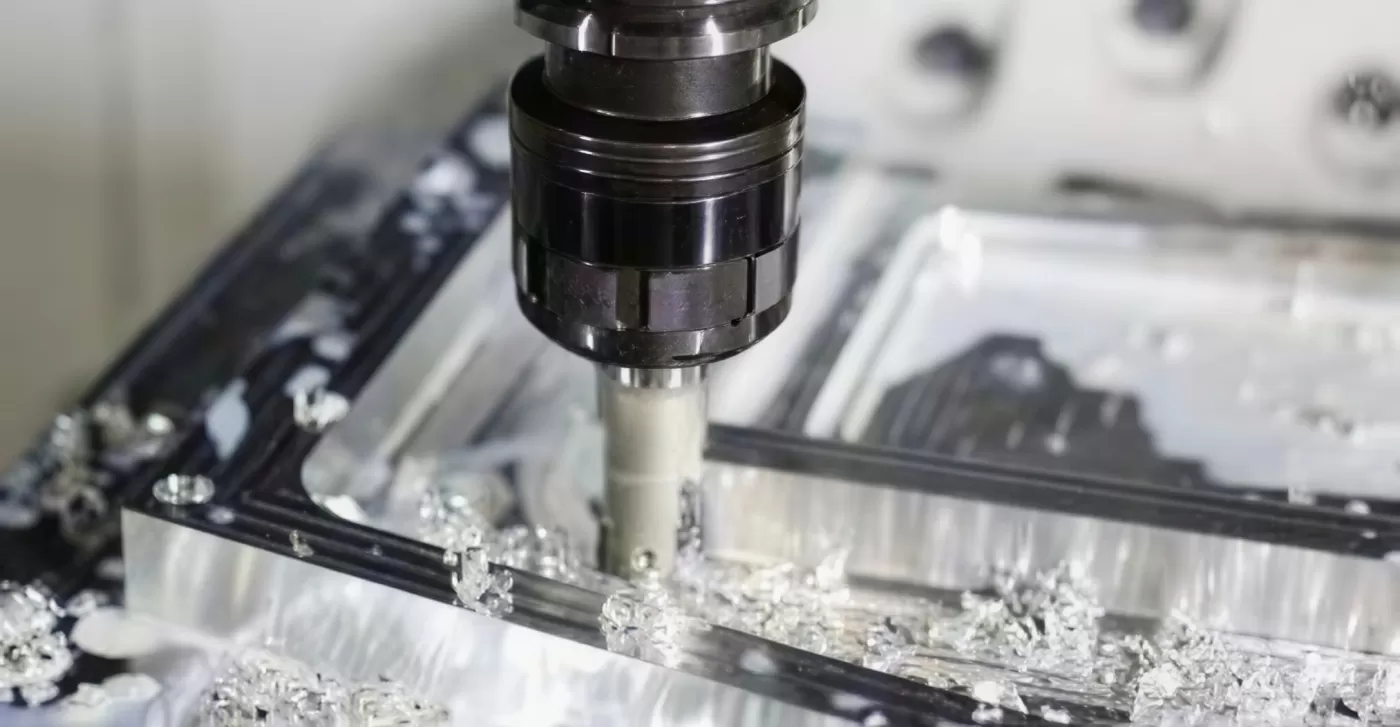

2. Pemilihan Saintifik Kaedah dan Strategi Pemotongan

Dalam pemesinan kemasan, pengisaran panjat harus menjadi kaedah pengisaran pilihan, kerana ia mengarahkan daya pemotongan ke arah meja, meredam getaran, dan menghasilkan kemasan permukaan yang unggul. Untuk melarik aci, satu alat sebaiknya menyelesaikan semua ciri kontur berterusan (garis pusat luar, muka, dan peralihan lengkungan) untuk menghapuskan tanda campuran. Untuk permukaan tak berterusan, urutan melarik yang teratur dari luar ke dalam mesti diikuti untuk mengelakkan langkah geometri setempat yang disebabkan oleh gangguan alat. Semasa memesin permukaan lengkung, memilih jejari hujung alat yang lebih kecil secara berkesan menindas daya pemotongan jejarian dan meningkatkan ketepatan kontur.

3. Aplikasi Alat Ketepatan Kecekapan Tinggi dan Sistem Pemegang Alat

Alat pemotong adalah pautan pelaksanaan terakhir dalam pembuatan ketepatan. Menggunakan sisipan karbida bersalut maju, CBN, atau seramik secara signifikan mengurangkan daya pemotongan dan haba. Sama pentingnya adalah antara muka yang menyambungkan alat ke mesin: pemegang alat suaian kuncup dan hidraulik menyediakan larian jejarian pengapitan ≤3 μm, dan digabungkan dengan antara muka tirus berkekukuhan tinggi, memastikan keseusian alat yang stabil pada kelajuan putaran tinggi. Ini adalah prasyarat penting untuk mencapai pengisaran permukaan cermin dan pembuatan lubang ketepatan tinggi.

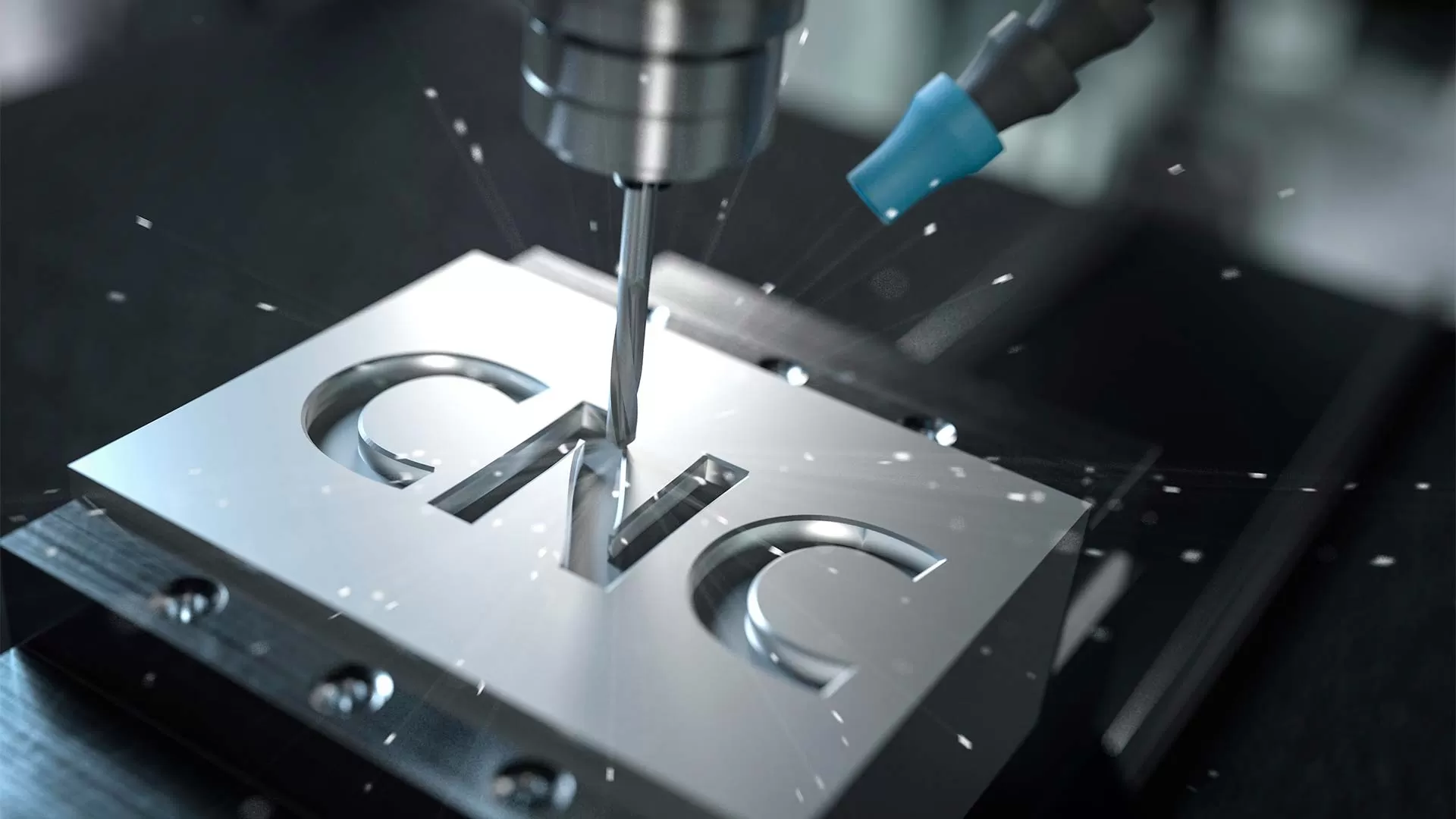

4. Integrasi Sistem Penyelidikan Atas Mesin dan Penetapan Alat Automatik

Gelung tertutup digital adalah lonjakan ke hadapan untuk mencapai pembuatan ketepatan yang stabil. Dengan mengintegrasikan secara mendalam sistem penyelidikan atas mesin ke dalamMesin alat Taikan, penjajaran datum bendakerja automatik dan penetapan sistem koordinat yang tepat menjadi mungkin, di samping pemeriksaan dalam proses ciri-ciri kritikal untuk mengesan hanyutan dimensi dalam masa nyata dan mengemas kini sistem koordinat atau ofset alat secara automatik. Prob Penetapan alat automatik yang selaras dengan cepat mengukur panjang dan diameter alat, mengesan kerosakan alat, dan membina sistem pengurusan parameter alat gelung tertutup, secara dramatik mengurangkan masa bukan pemotongan dan menghapuskan sisa buangan.

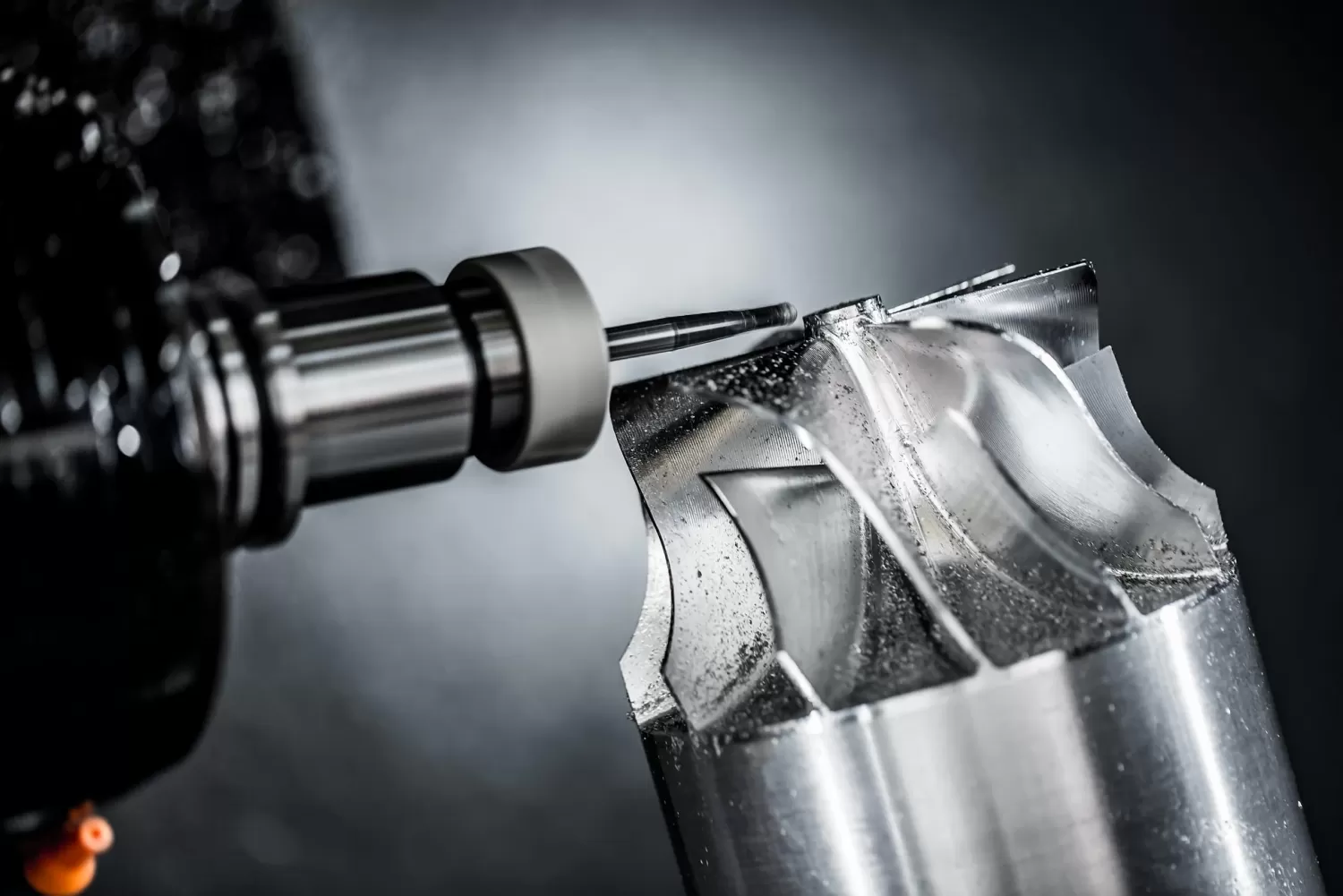

5. Pengoptimuman Ketepatan Melalui Pengaturcaraan Unggul

Program CNC bukan sahaja memacu gerakan tetapi juga membawa strategi ketepatan. Pengaturcaraan CAM yang cemerlang harus menggunakan teknik-teknik berikut:

• Interpolasi Licin dan Kawalan Pandang Hadapan: Melalui penyuaian lengkung NURBS, dipadankan dengan bilangan blok pandang hadapan CNC yang tinggi, pecutan dan sentakan dikekang untuk mengelakkan pemotongan berlebihan di penjuru dan getaran mesin.

• Penurunan Kelajuan Pintar di Penjuru: Secara automatik mengoptimumkan kadar suapan pada peralihan tajam untuk mengekalkan kontur yang bersih dan tepat.

• Integrasi Program Makro dan Prob: Menulis program makro untuk memanggil prob bagi pemeriksaan ciri berurutan dan secara automatik menggunakan ofset alat berdasarkan ralat yang diukur membolehkan pemesinan suaian, sekaligus meningkatkan indeks keupayaan proses (Cpk) secara signifikan.

Kesimpulan

Penambahbaikan ketepatan pemesinan CNC telah berkembang daripada fokus tunggal pada ketepatan statik kepada kejuruteraan sistem berbilang dimensi yang mengintegrasikan analisis gandingan elektromekanikal-terma, pemadanan kekukuhan sistem proses, pengukuran gelung tertutup dalam talian, dan pampasan pintar. Sebagai pengeluar mesin alat CNC mewah, Taikan secara konsisten berdedikasi untuk mengintegrasikan secara mendalam proses pembuatan ketepatan dengan teknologi metrologi pintar, menyediakan pengguna global dengan penyelesaian ketepatan lengkap — dari mesin alat ke bahagian siap — dan memperkasakan industri pembuatan untuk mencapai lonjakan muktamad dari puluhan mikron ke ketepatan aras mikron sebenar.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
