Name: D-L45 CNC mesin larik horizontal
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri mesin larik CNC mendatar D-L45

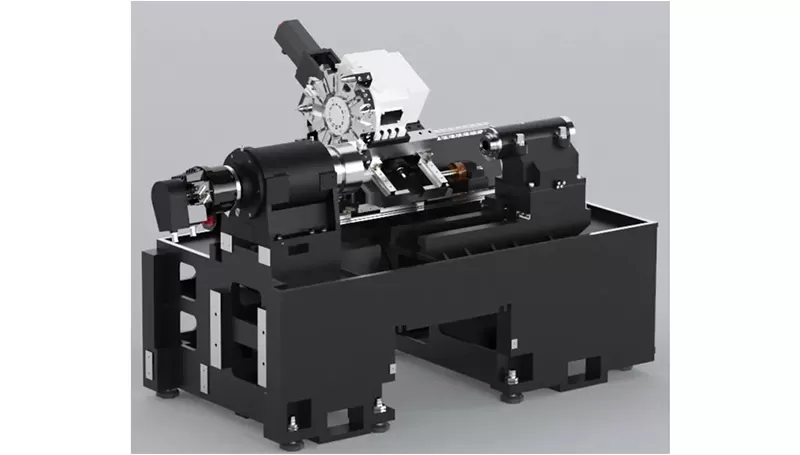

Struktur Keseluruhan

Alat mesin ini menampilkan susunan mekanikal, elektrikal, dan hidraulik bersepadu dengan katil rel tinggi-rendah integral 30°, menawarkan kelebihan seperti struktur padat, ketegaran tinggi, penyingkiran cip yang lancar, dan pengendalian yang mudah.

Laluan panduan adalah laluan panduan bergolek, dan komponen pemacu menggunakan skru bola senyap berkelajuan tinggi, memberikan kelebihan seperti kelajuan tinggi, penjanaan haba yang rendah, dan ketepatan kedudukan yang tinggi. Alat mesin ini tertutup sepenuhnya, dengan penyingkiran cip manual, pelinciran automatik, dan penyejukan automatik. Semua komponen asas utama dituang daripada acuan pasir resin berkualiti tinggi dan bahan besi tuang kekuatan tinggi, memastikan ketegaran tinggi dan ketepatan yang stabil.

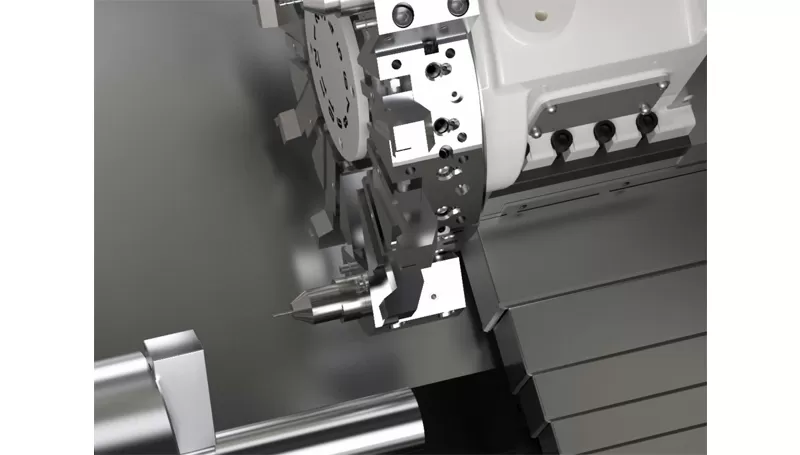

Spindle bermotor

Sistem pemacu utama mesin alat ini menggunakan pemacu motor servo berprestasi tinggi, yang memacu gelendong untuk berputar melalui tali pinggang. Julat kelajuan gelendong ialah 0-2800 r/min. Sokongan hadapan gelendong menggunakan galas penggelek silinder dua baris dan dua set galas bebola sentuhan sudut berketepatan tinggi, manakala sokongan belakang menggunakan galas penggelek silinder dua baris, memenuhi keperluan untuk menanggung daya pemotongan paksi dan jejari.

Pandu

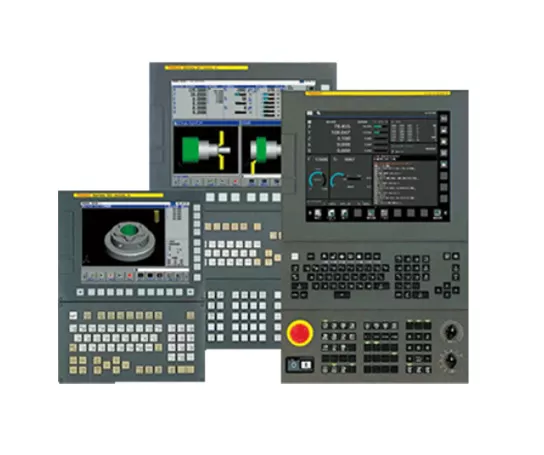

Pemacu membujur dan melintang menggunakan motor servo SIEMENS/Fanuc berprestasi tinggi, memastikan ketepatan kedudukan yang tinggi dan operasi yang fleksibel dan boleh dipercayai.

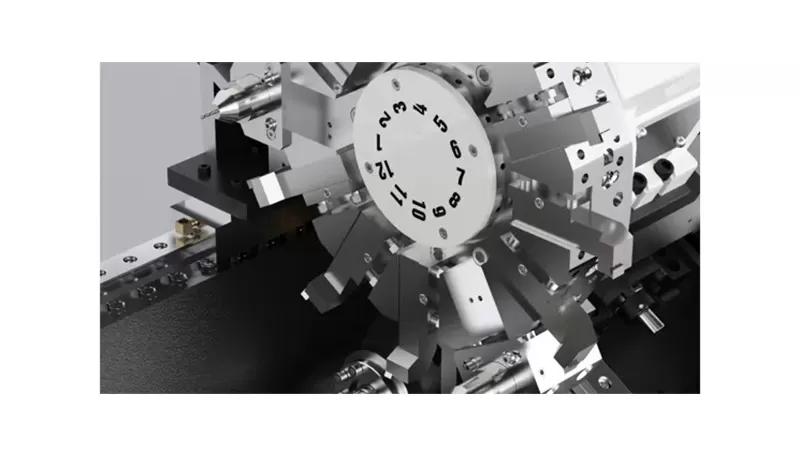

majalah alat

Alat mesin ini menggunakan turet servo, yang menampilkan kelajuan penukaran alat yang pantas dan kebolehpercayaan yang tinggi.

Aplikasi Mesin Bubut CNC Mendatar D-L45

Digunakan secara meluas dalam pemesinan bahagian berputar seperti cakera dan aci bersaiz sederhana dan kecil, dengan prestasi pemprosesan yang kuat dan ketepatan kedudukan yang tinggi. Ia mempunyai kelebihan pemesinan profesional, terutamanya dalam sektor kerja logam termasuk gear, galas, unit hab roda kecil, tenaga baharu, industri petroleum, dan bahagian automotif.

Kelebihan pemprosesan

Contoh Bahan Kerja 1

Contoh Benda Kerja 2

Contoh Bahan Kerja 3

Contoh Benda Kerja 4

Spesifikasi Pelarik Mendatar D-L45

Name		Unit	Spes.	Nota
Jangkauan pemprosesan	Diameter pemusingan maksimum di atas alas	mm	φ650
	Diameter pemesinan maksimum (spindel/cakera)	mm	φ380/φ450
	Panjang pemesinan maksimum	mm	560
	Diameter bar stok maksimum	mm	φ75
Gerakan	Gerakan paksi X	mm	240
	Kuasa motor paksi X/tork terhenti	kw/Nm	2.2/38
	Gerakan paksi Z	mm	580
	Kuasa motor paksi Z/tork terhenti	kw/Nm	2.2/38
Spindel	Kuasa keluaran (S1/S6)	kw	11/22
	Jenis hujung spindel		A2-8
	Kelajuan spindel	r/min	0-2800
	Diameter lubang spindel	mm	φ87
Kelajuan Pantas	Kelajuan gerak cepat (paksi X)	m/min	30
	Kelajuan gerak cepat (paksi Z)	m/min	30
	Kelajuan suapan pemotongan	mm/min	1~8000
Alat	Kapasiti alat	T	12
	Masa pengindeksan alat	Saat/bit	0.5
	Saiz badan alat pelarik	mm	25×25
	Diameter alat pengorek maks.	mm	40
Ketepatan	Ketepatan kedudukan (paksi X)	mm	0.006
	Ketepatan kedudukan (paksi Z)	mm	0.006
	Kebolehulangan (paksi X)	mm	0.004
	Kebolehulangan (paksi Z)	mm	0.004
Lain-lain	Kapasiti bekalan kuasa	kVA	20
	Isipadu tangki penyejuk fluorida	L	150
	Dimensi mesin	mm	2480×1840×2120	Tangki air penyingkiran cip manual
	Berat bersih mesin (anggaran)	kg	3800

Maklumat pada halaman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran mungkin berubah disebabkan oleh peningkatan atau penambahbaikan produk. Untuk maklumat lanjut, sila hubungi kami.
