Box Guideways vs Linear Guideways: Pembinaan VMC Mana yang Sesuai untuk Keperluan Pemotongan Tugas Berat Anda?

Apabila memilih pusat pemesinan menegak (VMC) untuk pemotongan tugas berat, pemilihan sistem landasan pandu adalah kritikal. Di Taikan, kami memahami bahawa landasan kotak berbanding landasan linear boleh memberi kesan ketara terhadap ketepatan, kelajuan, dan jangka hayat mesin. Pemilihan landasan pandu yang tepat bukan sahaja mempengaruhi prestasi pemesinan tetapi juga pulangan pelaburan untuk bengkel anda.

Apakah Itu Landasan Kotak?

Landasan kotak (atau box ways) ialah rel pandu gelongsor yang disepadukan terus ke dalam katil mesin. Biasanya diperbuat daripada besi tuang dan disiapkan dengan pengikisan tangan, landasan pandu ini membentuk struktur sokongan tegar yang memaksimumkan permukaan sentuhan dan penyerapan getaran.

Kelebihan Utama Landasan Kotak:

• Ketegaran dan kestabilan unggul:pusat pemesinan landasan kotaksangat ideal untuk pemotongan berat dan pemesinan bahan kerja besar.

• Pengagihan beban yang sangat baik: Mengekalkan ketepatan walaupun di bawah operasi eksentrik atau daya tinggi.

• Ketahanan: Sangat sesuai untuk komponen besi tuang, keluli, dan tempaan.

Apakah Itu Landasan Linear?

Landasan linear (atau pandu gerakan linear, pandu LM) menggunakan elemen gelekan seperti bola atau penggelek untuk mencapai pergerakan lancar dengan geseran rendah. Dengan pekali geseran serendah 0.05, pandu linear cemerlang dalam ketepatan dan kelajuan.

Kelebihan Utama Landasan Linear:

• Operasi berkelajuan tinggi:sistem rel pandu linearmenyokong pergerakan alat pantas dan pecutan.

• Kedudukan tepat: Sesuai untuk barisan pengeluaran automatik dan pemesinan pelbagai paksi.

• Kecekapan tenaga: Rintangan yang dikurangkan membolehkan operasi yang lebih lancar dan terkawal.

Landasan Kotak vs Pandu Linear: Memilih VMC yang Tepat

Keputusan antara landasan kotak dan landasan linear bergantung pada keperluan pengeluaran anda:

Aplikasi Landasan Pandu dalam Mesin CNC

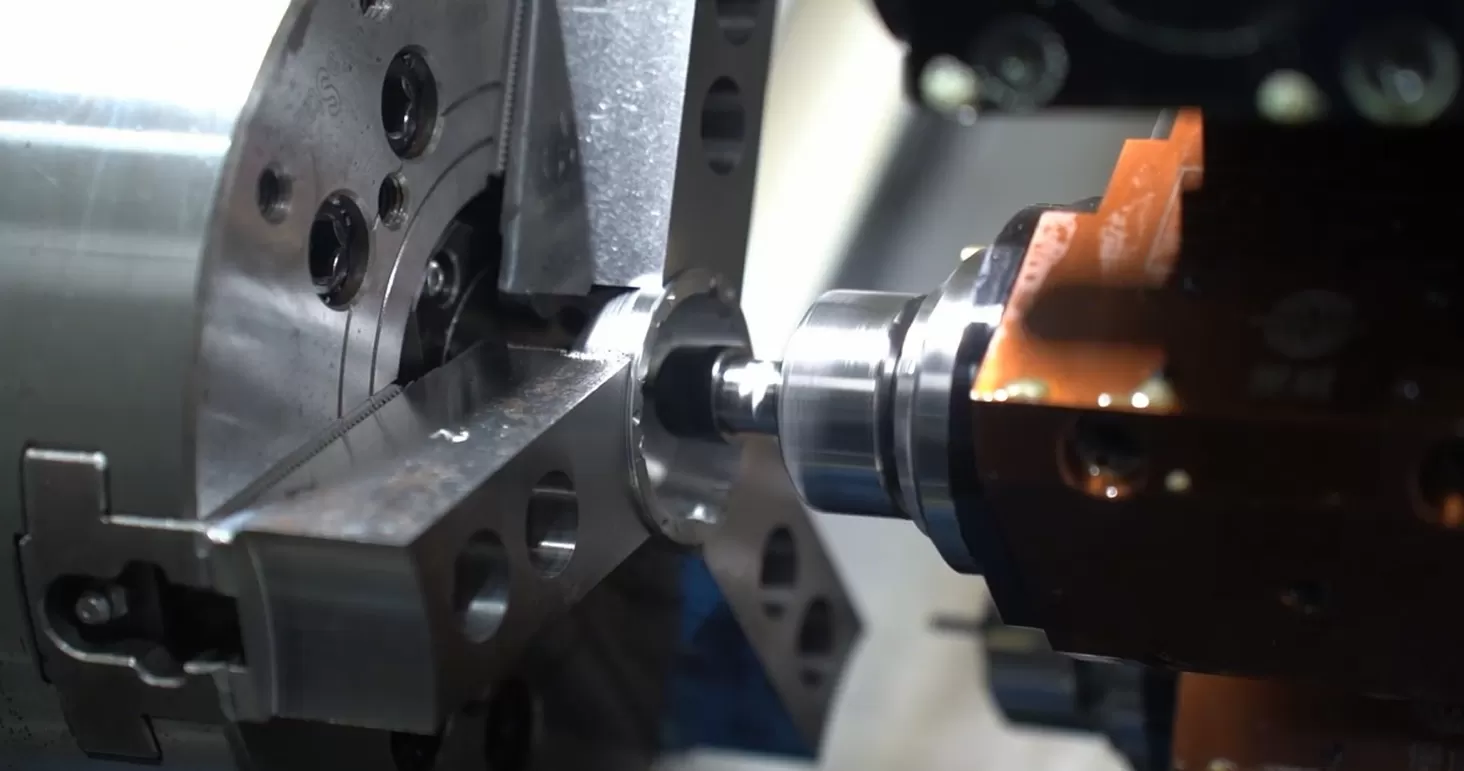

• Pelarik CNC pandu linear: Pandu condong berketepatan tinggi berkelajuan tinggipelarik CNC berketepatan tinggiuntuk acuan dan komponen aluminium.

• Landasan pandu dalam pelarik dan pusat pengisaran: Kritikal untuk pemotongan tugas berat, lanjutan hayat alat, dan kualiti kemasan permukaan.

• Pandu gelongsor untuk alat mesin: Memastikan pergerakan lancar dan tepat sepanjang kitaran berulang.

• Pusat pemesinan menegak landasan linear: Membolehkan pengeluaran automatik dengan campur tangan operator yang minimum.

Mengapa Pemilihan Landasan Pandu Penting?

Memilih landasan pandu yang tepat memberi kesan kepada:

1. Ketepatan Pemesinan: Pemilihan landasan pandu yang betul mencegah sisihan di bawah beban.

2. Kelajuan Operasi: Landasan linear memudahkan kitaran pengeluaran pantas.

3. Jangka Hayat Mesin: Landasan kotak menyerap getaran dan daya berat, memanjangkan hayat perkhidmatan.

4. Kecekapan Tenaga: Landasan linear mengurangkan geseran, mengurangkan penggunaan tenaga.

Bagi pengeluar yang berurusan dengan keluli berat, besi tuang, atau bahan kerja besar, landasan kotak kekal sebagai pilihan utama. Untuk tugas volum tinggi yang menuntut ketepatan dengan bahan yang lebih ringan, landasan linear adalah pilihan terbaik.

Kepakaran Taikan dalam Penyelesaian Landasan Pandu

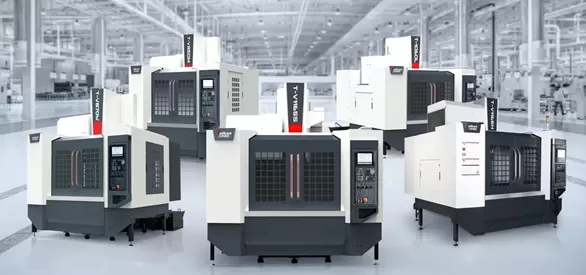

Sebagai salah satupengeluar CNC Chinayang terkemuka, Taikan menawarkan Pusat Pemesinan Menegak tersuai yang menampilkan sistem landasan kotak, linear, atau hibrid yang direka untuk memenuhi keperluan pengeluaran yang pelbagai. Sedia untuk mengoptimumkan kecekapan pemesinan anda? Hubungi Taikan hari ini untuk membincangkan keperluan landasan pandu CNC anda dan meneroka pembinaan VMC terbaik untuk bengkel anda.

FAQs

S1: Apakah perbezaan antara landasan kotak dan landasan linear?

J: Landasan kotak menawarkan ketegaran unggul untuk pemotongan berat, manakala landasan linear memberikan ketepatan berkelajuan tinggi dengan geseran yang lebih rendah.

S2: Adakah landasan linear sesuai untuk pemotongan berat?

J: Pandu linear sensitif terhadap getaran dan kurang sesuai untuk pemesinan berat dan daya tinggi. Landasan kotak lebih diutamakan untuk tugas sedemikian.

S3: Bolehkah mesin CNC mempunyai kedua-dua landasan kotak dan linear?

J: Ya, konfigurasi hibrid menggunakan landasan kotak untuk kestabilan pada paksi beban berat dan pandu linear untuk kelajuan pada paksi pergerakan tinggi.

S4: Apakah itu landasan linear dalam pemesinan CNC?

J: Landasan linear ialah sistem pandu elemen gelekan yang memastikan pergerakan linear yang lancar, tepat, dan berkelajuan tinggi untuk mesin CNC.

S5: Bagaimana pemilihan landasan pandu mempengaruhi pemesinan?

J: Ia mempengaruhi ketepatan, kelajuan, hayat alat, penggunaan tenaga, dan jangka hayat keseluruhan mesin.
