Panduan Pusat Pemesinan Gantri: Prinsip Kerja dan Tip Pemilihan

Dalam landskap pembuatan masa kini, machining center adalah nadi pengeluaran tepat. Antaranya, gantry machining center menonjol kerana keupayaannya mengendalikan bahan kerja yang besar, berat dan kompleks dengan kestabilan dan ketepatan yang luar biasa. Sama ada anda meneroka pilihan untuk komponen aeroangkasa, peralatan tenaga, atau acuan besar, memahami apa itu gantry machining center, bagaimana ia berfungsi, dan bagaimana ia berbeza daripada penyelesaian pemesinan CNC lain adalah penting untuk membuat pelaburan yang tepat.

Apakah Itu Gantry Machining Center?

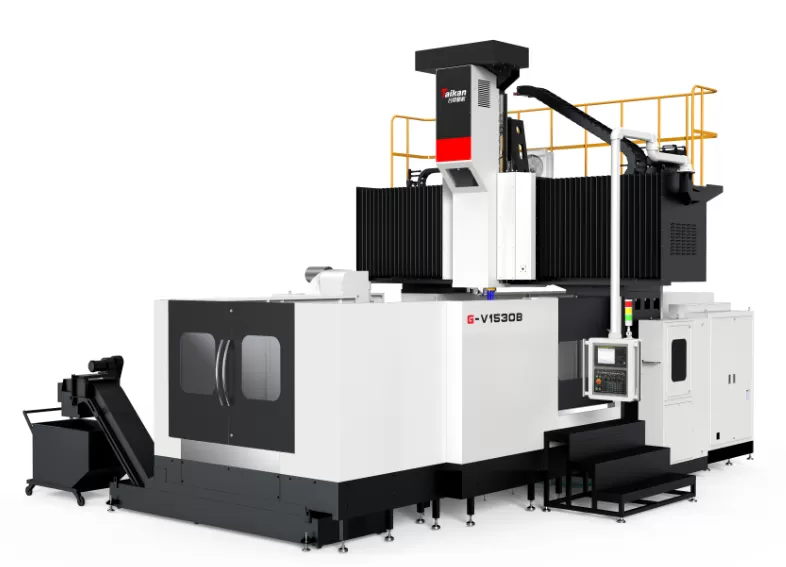

Agantry machining centermerupakan sejenis mesin perkakas CNC yang menampilkan struktur seperti jambatan yang tersendiri di mana satu rasuk mendatar (gantry) melintasi meja kerja dan disokong oleh dua tiang menegak di kedua-dua sisi. Spindel, yang dipasang pada jambatan, bergerak di sepanjang beberapa paksi—biasanya X, Y, dan Z—untuk melakukan operasi pengilangan, penggerudian, pemotongan, dan pembentukan pada bahan kerja besar.

Ciri-ciri Struktur Utama

• Reka Bentuk Kerangka Jambatan:Gantry terdiri daripada satu palang silang yang disokong oleh dua tiang, mewujudkan rangka kerja tegar yang mengapit bahan kerja.

• Ruang Kerja Besar:Struktur ini membolehkan meja kerja pegun dan jarak perjalanan yang meluas di sepanjang paksi X dan Y, sesuai untuk bahagian bersaiz besar atau berat.

• Keupayaan Multi-Paksi:Gantry machining center moden boleh dikonfigurasikan untuk 3-paksi, 4-paksi, atau5 axis gantry machining centertetapan, bergantung kepada keperluan kerumitan dan ketepatan.

Tidak seperti machining center tradisional yang mengehadkan saiz bahan kerja, sistem gantry cemerlang di mana skala dan ketegaran adalah kritikal.

Prinsip Kerja Gantry Machining Center

Pada terasnya, gantry machining center menggabungkan kawalan gerakan tepat dengan struktur mekanikal yang tegar:

1. Persediaan Bahan Kerja: Bahagian diikat dengan kukuh pada meja besar yang kekal pegun semasa pemesinan.

2. Pergerakan Jambatan: Gantry bergerak di sepanjang paksi X di atas bahan kerja, dipandu oleh sistem linear ketepatan.

3. Pergerakan Spindel: Kepala spindel bergerak melintasi gantry dan menyesuaikan secara menegak untuk memesin bahan kerja dalam arah Y dan Z.

4. Penyelarasan CNC: Sistem kawalan CNC menyelaraskan semua pergerakan paksi dengan putaran alat dan kadar suapan untuk melaksanakan laluan pemotongan yang kompleks, biasanya dihasilkan melalui pengaturcaraan CAD/CAM.

Gantry Machining Center vs Pusat Mesin CNC Lain

Memilih platform CNC yang tepat bergantung kepada perbezaan struktur, keperluan output, dan keperluan aplikasi. Berikut adalah bagaimanagantry type machining centerpenyelesaian ini dibandingkan dengan pilihan yang lebih konvensional:

Gantry vs Vertical Machining Centers (VMCs)

• Skala:VMC sesuai untuk bahagian kecil hingga sederhana; pusat gantry mengendalikan bahagian yang sangat besar yang tidak boleh ditampung oleh meja atau rangka VMC.

• Struktur:VMC menggunakan rangka-C tetap dengan spindel bergerak menegak di atas meja; pusat gantry menggunakan jambatan yang melintasi bahan kerja.

• Ketegaran:Mesin gantry mengagihkan beban melalui rangka kerja yang lebih luas, menawarkan ketahanan yang lebih baik terhadap getaran dan pesongan dalam pemesinan berat.

Gantry vs Horizontal Machining Centers (HMCs)

• Pengendalian Bahan Kerja:HMC cemerlang dalam mengeluarkan serpihan dan mengendalikan bahagian bersaiz sederhana dengan cekap, tetapi meja dan spindel mereka terhad dalam perjalanan berbanding dengan ruang kerja luas sistem gantry.

• Skop Pemotongan:Sistem gantry membolehkan meja tetap dan julat perjalanan yang besar, menjadikannya lebih sesuai untuk komponen bersaiz besar.

Gantry vs Double Column Machining Centers

Walaupun kedua-duanya menyokong beban berat dan meja lebar, pusat gantry sering menampilkan jambatan bergerak di atas meja tetap, manakala sistem tiang berganda mungkin bergantung pada meja bergerak dalam rangka sokongan tetap. Setiap format mempunyai kekuatan dalam ketegaran dan kecekapan jejak, tetapi reka bentuk gantry biasanya menawarkan julat perjalanan yang lebih luas untuk bahan kerja bersaiz ultra besar.

Bagaimana Memilih Gantry Machining Center yang Tepat?

Memilih gantry machining center yang ideal melibatkan penilaian keperluan pengeluaran anda terhadap keupayaan teknikal:

1. Saiz dan Berat Bahan Kerja

Kenal pasti dimensi dan berat maksimum bahagian yang anda rancang untuk diproses. Kapasiti perjalanan mesin dan penarafan beban meja harus melebihi keperluan ini dengan selesa.

2. Konfigurasi Paksi

Tentukan sama ada pemesinan 3-paksi standard mencukupi atau jika kontur kompleks dan operasi berbilang permukaan mendapat manfaat daripada konfigurasi 4- atau 5-paksi.

3. Kawalan dan Perisian CNC

Sistem CNC lanjutan dengan integrasi CAD/CAM melancarkan pengaturcaraan dan mengoptimumkan laluan alat untuk kecekapan yang lebih tinggi.

4. Ketegaran dan Ketepatan

Cari komponen struktur yang teguh dan sistem panduan ketepatan yang mengekalkan ketepatan di bawah beban pemotongan berat dan kitaran pemesinan yang panjang.

5. Aplikasi Industri

Padankan ciri mesin dengan keperluan industri anda—sama ada toleransi aeroangkasa, acuan automotif, bahagian sektor tenaga, atau komponen jentera berat.

Kesimpulan: Cipta Semula Pemesinan Bahagian Besar Anda dengan Penyelesaian Gantry Taikan

Gantry machining center menggabungkan ketegaran yang kukuh, ruang kerja yang luas, dan ketepatan CNC untuk mentakrifkan semula apa yang mungkin dalam pemesinan komponen besar dan berat. Sama ada anda menaik taraf barisan pengeluaran sedia ada atau memasuki pasaran berketepatan tinggi seperti aeroangkasa, tenaga, atau pembuatan jentera berat, sistem gantry yang dipilih dengan teliti memberikan prestasi dan kebolehpercayaan yang tiada tandingan.

Jika operasi anda memerlukan pemesinan bahagian bersaiz besar, berat, atau kompleks dengan kebolehulangan dan produktiviti yang tinggi, Gantry Machining Center Taikan direka bentuk untuk menangani cabaran tersebut. Hubungi kami sekarang untuk membincangkan aplikasi anda dan mencari penyelesaian terbaik untuk bengkel anda.
