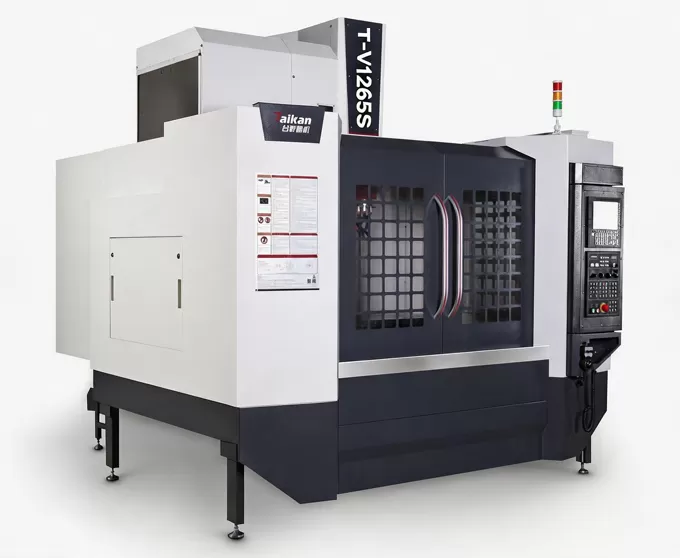

Taikan CNC: HT-V1265S Pusat Pemesinan Menegak Berkecepatan Tinggi dan Berkecekapan Tinggi

Sorotan Pusat Pemesinan Menegak Berkelajuan Tinggi dan Berkecekapan Tinggi HT-V1265S

Struktur Mesin

Melalui Analisis Unsur Terhingga, struktur telah dioptimumkan—dengan mengambil kira pertimbangan praktikal—untuk meningkatkan ketegaran dan frekuensi semula jadi alat mesin.

Landasan Panduan dan Skru Bebola

Skru plumbum untuk paksi X, Y, dan Z menampilkan ketepatan tinggi gred C3; paksi X dan Y dilengkapi dengan skru plumbum standard 4012, manakala paksi Z menggunakan skru plumbum pic kecil 4010, dengan itu memastikan ketegaran transmisi skru dan memanjangkan hayat perkhidmatannya.
Ketiga-tiga paksi—X, Y, dan Z—dilengkapi dengan panduan linear roller saiz 45, mampu menyokong beban yang lebih berat dan memenuhi permintaan pemesinan 4-paksi, operasi berasaskan lekapan, dan pemotongan berketepatan tinggi dalam keadaan beban berat.

Spindel

Mesin ini hadir standard dengan spindle pacuan langsung berkelajuan tinggi 12,000 RPM, berhidung panjang. Dengan ciri pelesapan haba yang sangat baik dan ubah bentuk haba yang minimum, ia juga dilengkapi dengan sistem penyejukan yang mengawal pengembangan haba dengan berkesan, seterusnya meningkatkan ketepatan pemesinan dan kemasan permukaan.

Majalah Alat

Magazin alat jenis lengan 24 poket: Kestabilan yang baik, pertukaran alat yang boleh dipercayai, dan memastikan kesinambungan

Aplikasi Pusat Pemesinan Menegak Berkelajuan Tinggi dan Berkecekapan Tinggi HT-V1265S

Alat mesin ini sesuai untuk pemprosesan pelbagai jenis, kelompok kecil bagi bahagian kompleks seperti komponen berbentuk kotak bersaiz sederhana dan kecil, plat, cakera, injap, perumah, dan acuan. Ia digunakan secara meluas dalam industri seperti bahagian ketepatan, produk 5G, perkakasan, bahagian automotif, dan peranti perubatan.

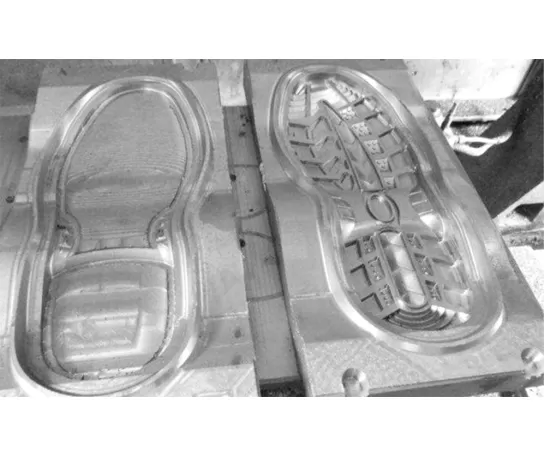

Contoh Benda Kerja 1

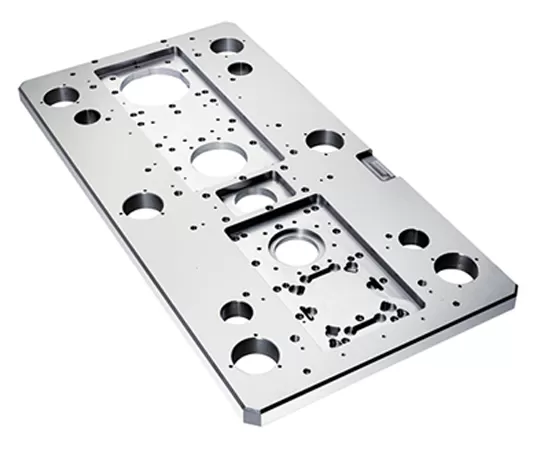

Contoh Benda Kerja 2

Contoh Benda Kerja 3

Contoh Bahan Kerja 4

Spesifikasi Pusat Pemesinan Vertikal Berkelajuan Tinggi dan Berkecekapan Tinggi HT-V1265S

Item		Unit	HT-V1265S	Nota
Gerakan	Gerakan meja (paksi X)	mm	1200
	Gerakan pelana (paksi Y)	mm	650
	Gerakan kepala spindel (paksi Z)	mm	600
	Jarak dari hujung spindel ke permukaan meja	mm	80~680
	Jarak dari pusat spindel ke permukaan pandu tiang	mm	707
Meja kerja	Saiz meja	mm	1000*500
	Beban maks. (beban sekata)	kg	500
	Alur T (bilangan alur - lebar alur * jarak)	mm	5-18*100
Spindel	Kuasa motor (kadar/masa singkat)	kW	7.5/11
	Tork motor (kadar/masa singkat)	N.m	35.8/95.5
	Julat kelajuan	r/min	50~10000
	Diameter spindel	mm	φ150
	Konus spindel	/	BBT40
Kelajuan	Julat kelajuan suapan pemotongan	mm/min	1-10000
Kelajuan	Kelajuan gerakan pantas paksi X/Y/Z	m/min	36/36/30
Majalah alat	Kapasiti alat	pcs	24
	Berat alat maks.	kg	7
	Panjang alat maks.	mm	250
	Diameter alat maks. (penuh / bersebelahan kosong)	mm	Φ75/Φ150
Lain-lain	Sistem CNC	/	Mitsubishi M80VB
	Kapasiti peralatan	KVA	25
	Kapasiti tangki penyejuk	L	300
	Saiz mesin	mm	300026773000	Bersamaan dengan paksi XYZ
	Berat (anggaran)	Kg	6500

Maklumat di halaman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran mungkin berubah disebabkan peningkatan atau penambahbaikan produk. Untuk maklumat lanjut, sila hubungi kami.
