Apakah perbezaan antara pusat pemesinan mendatar dan menegak?

Dalam landskap kompetitif pembuatan moden, pemilihan peralatan CNC yang tepat adalah asas kepada keuntungan dan ketepatan. Bagi pemilik kedai mesin dan pengurus pengeluaran, perdebatan seringkali sampai kepada satu keputusan kritikal: Pusat Pemesinan Menegak (VMC) lwn. Pusat Pemesinan Mendatar (HMC).

Walaupun kedua-dua platform menggunakan alat pemotong berputar untuk mengeluarkan bahan dari bahan kerja, reka bentuk strukturnya menentukan keupayaan yang jelas berbeza. Memahami perbezaan bernuansa antara teknologi VMC dan HMC adalah penting untuk mengoptimumkan masa kitaran, memaksimumkan ROI, dan menskalakan penyelesaian pembuatan anda.

Berikut adalah perbandingan mendalam dan profesional antara pusat pemesinan CNC menegak dan mendatar untuk membantu anda membuat pelaburan yang dimaklumi.

Apakah Pusat Pemesinan Menegak (VMC)?

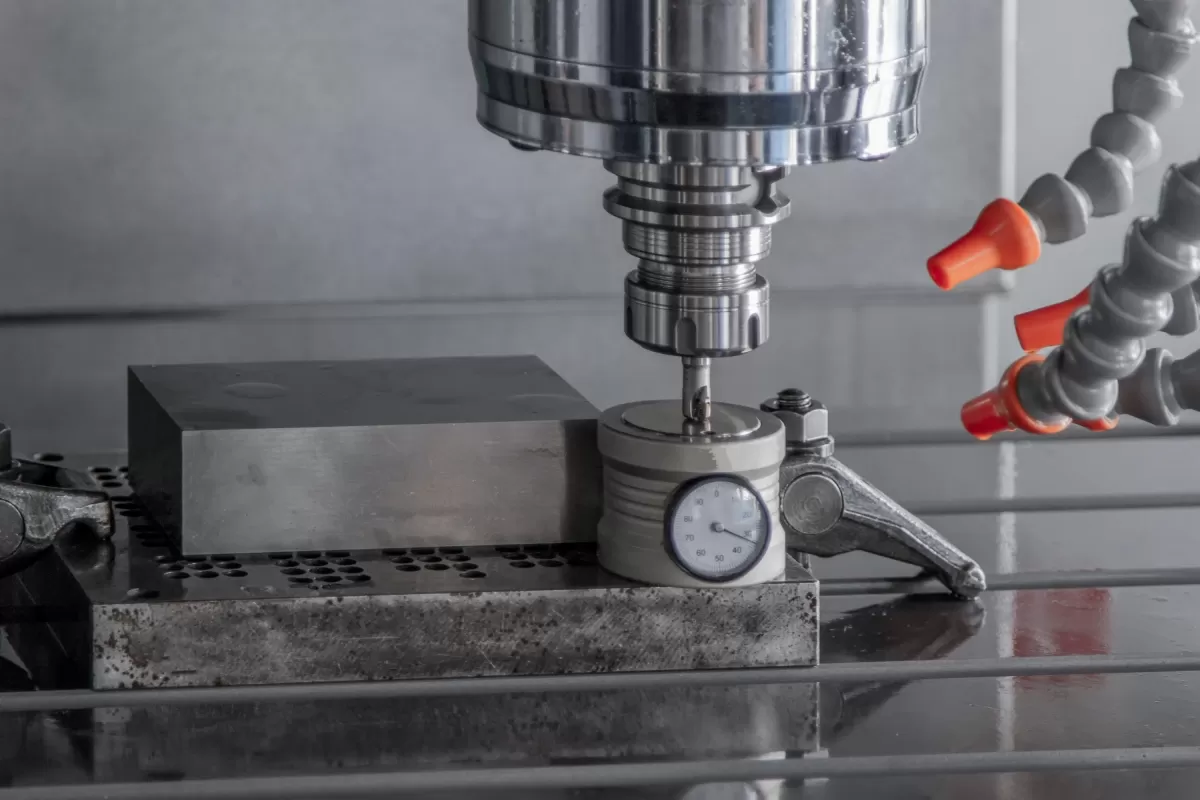

APusat Pemesinan Menegak(VMC) menampilkan paksi spindel berorientasikan menegak. Alat pemotong menjangkau ke bawah dari atas untuk mempermukaan permukaan bahan kerja, yang biasanya dipasang pada meja kerja standard.

Terbaik untuk: Bahagian rata, kerja plat, kaviti acuan, dan operasi pemesinan satu sisi.

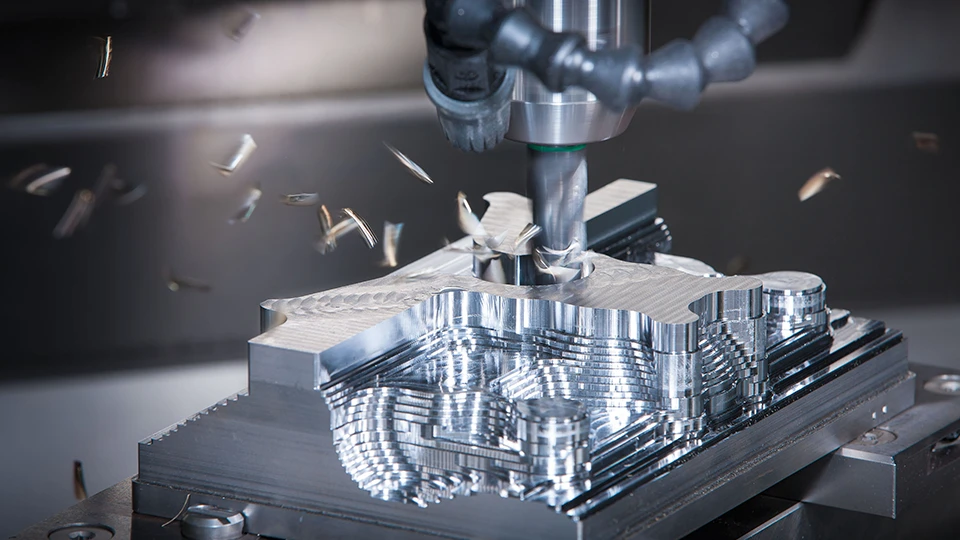

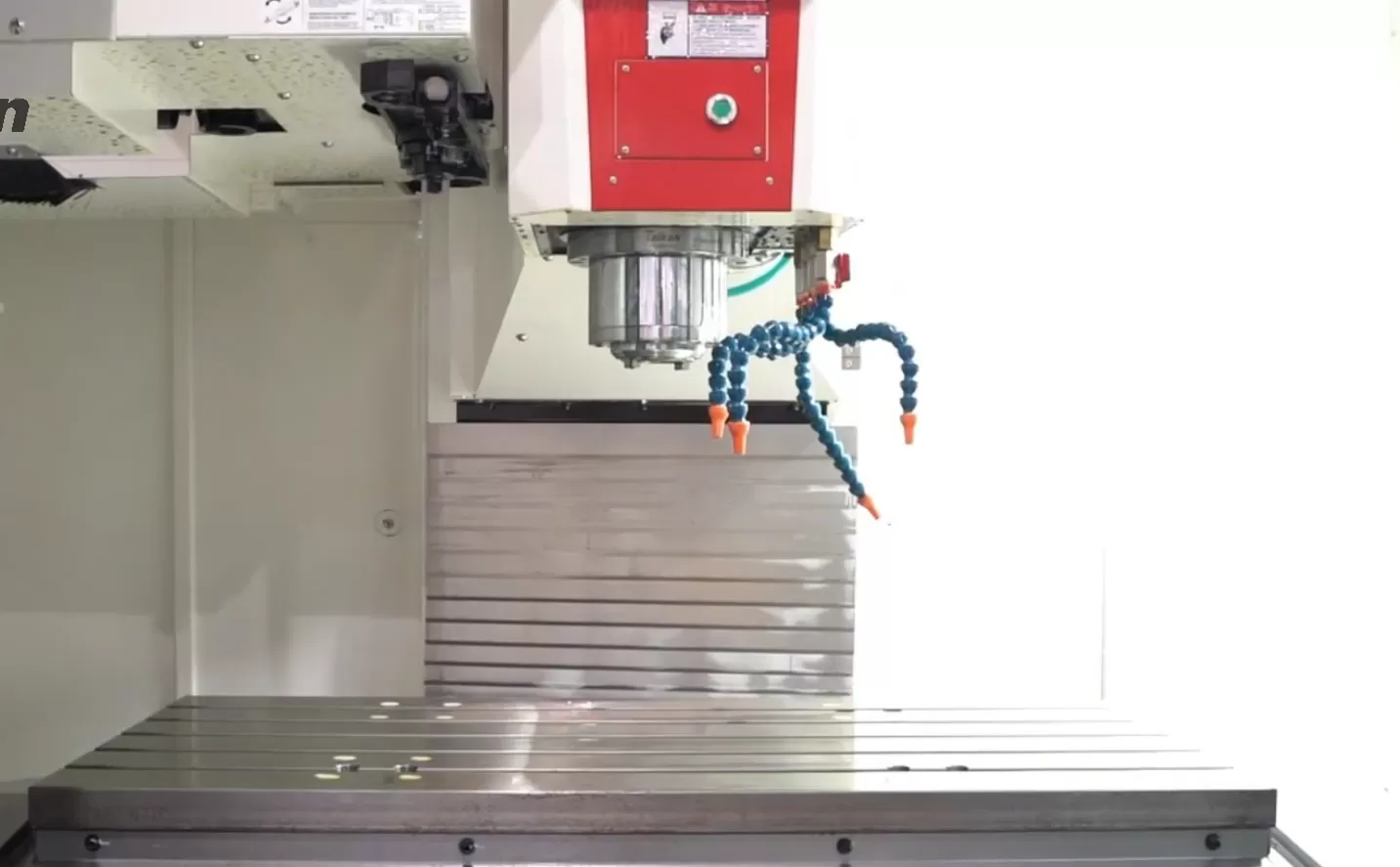

Kelebihan Utama VMC

• Kemudahan Persediaan dan Operasi: Oleh kerana spindel diletakkan di atas meja, operator mempunyai pandangan yang jelas dan tidak terhalang terhadap tindakan pemotongan. Ini menjadikan VMC sangat intuitif untuk persediaan, penyelesaian masalah, dan reka bentuk lekapan khas.

• Pelaburan Awal yang Lebih Rendah: VMC secara strukturnya kurang kompleks berbanding rakan mendatarnya, menghasilkan perbelanjaan modal awal yang jauh lebih rendah.

• Jejak Kompak: Umumnya, mesin CNC menegak menggunakan ruang lantai yang lebih sedikit, menjadikannya ideal untuk kedai kerja yang mempunyai rakaman persegi terhad.

• Kepelbagaian dalam Larian Pendek: Cemerlang untuk pengeluaran campuran tinggi, volum rendah dan prototaip pantas.

Batasan VMC

• Pengeluaran Serpihan yang Kurang Baik: Graviti menentang VMC. Serpihan cenderung berkumpul di dalam kaviti yang dalam, yang boleh menyebabkan pemotongan semula, kehausan alat yang dipercepatkan, dan kemasan permukaan yang buruk jika tidak diuruskan dengan penyejuk bertekanan tinggi.

• Pemesinan Pelbagai Sisi yang Terhad: Pemesinan beberapa sisi pada suatu bahagian biasanya memerlukan penempatan semula secara manual (membalikkan bahagian), meningkatkan risiko pengumpulan tolerans dan menambah masa tidak produktif.

Apakah Pusat Pemesinan Mendatar (HMC)?

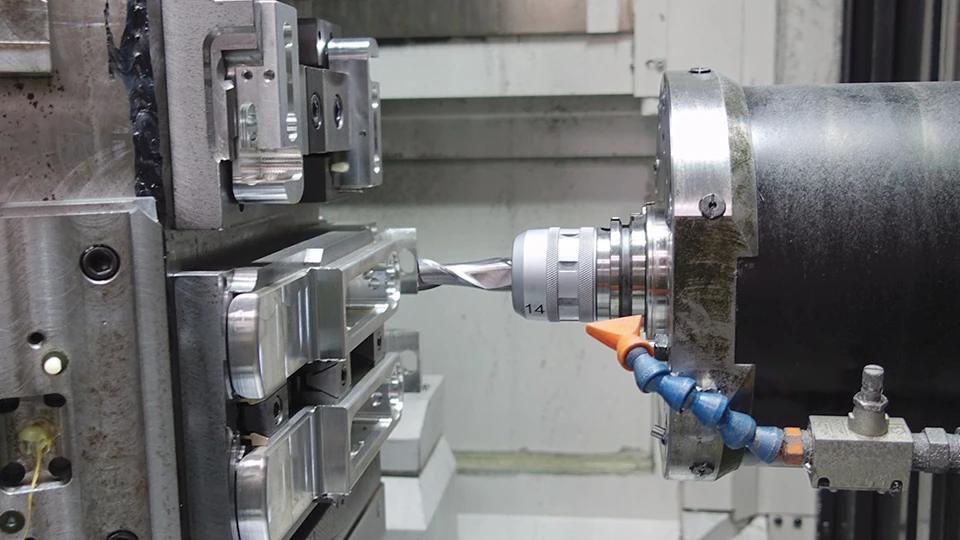

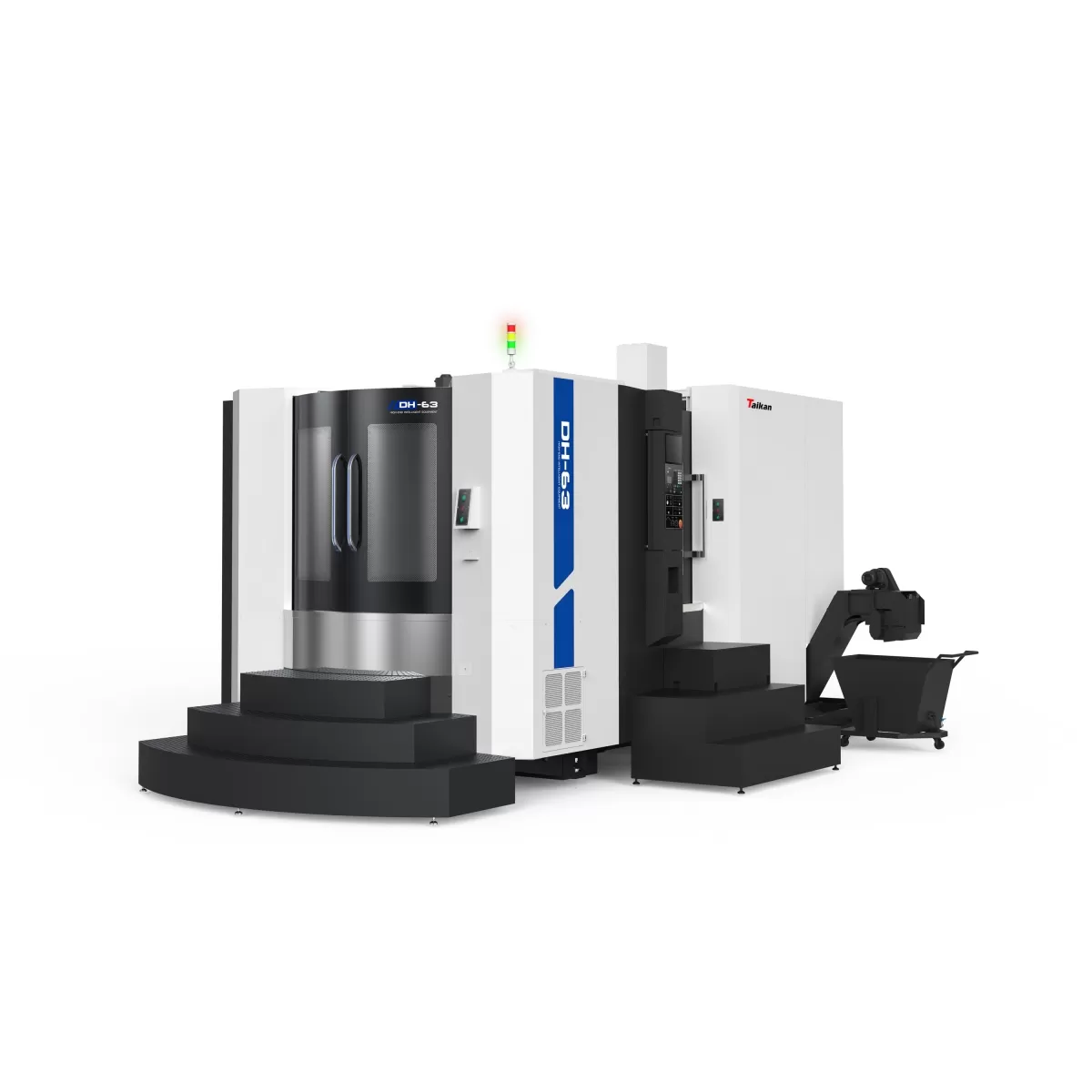

APusat Pemesinan Mendatar(HMC) menggunakan paksi spindel berorientasikan mendatar selari dengan lantai. HMC dibina untuk pengeluaran tugas berat, volum tinggi dan biasanya menggabungkan Penukar Palet Automatik (APC) bersepadu dan meja berputar (paksi B).

Terbaik untuk: Bahagian berbentuk kotak yang kompleks, pembuangan bahan secara berat, dan pengeluaran berterusan volum tinggi.

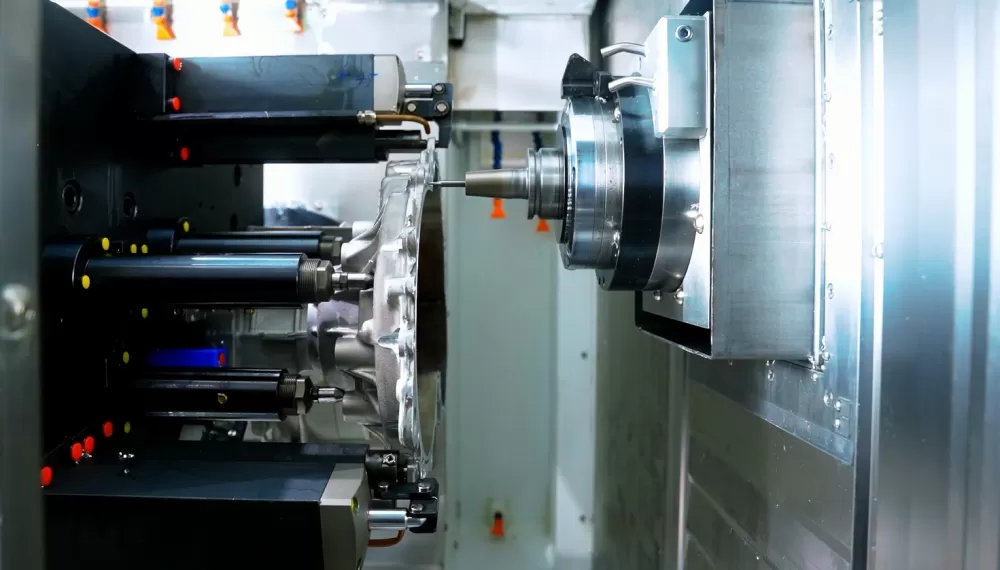

Kelebihan Utama HMC

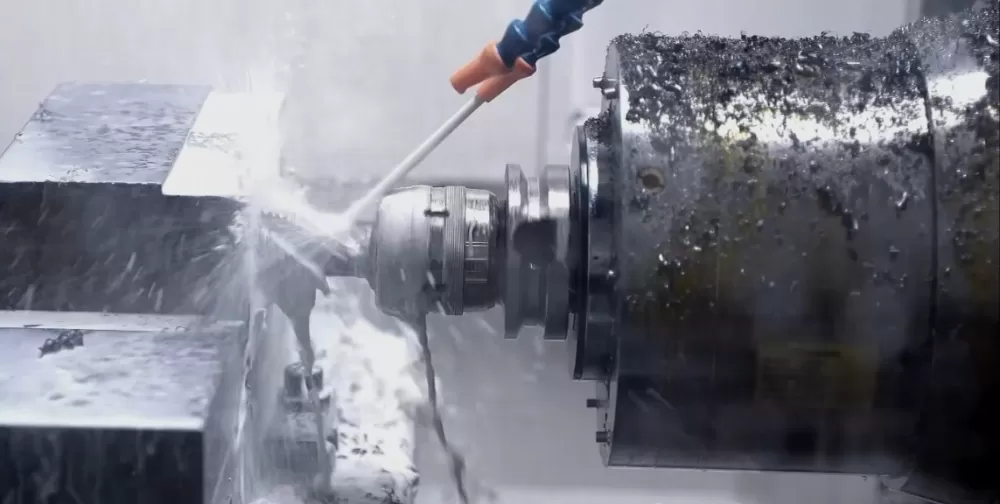

• Pengeluaran Serpihan yang Hebat: Graviti adalah sekutu terbesar HMC. Apabila spindel mendatar memotong, serpihan secara semula jadi jatuh menjauhi bahan kerja, memanjangkan jangka hayat alat dan memastikan kemasan permukaan yang bersih.

• Kecekapan Volum Tinggi (Pengikatan Tombstone): Integrasi lekapan tombstone membolehkan beberapa bahagian dipasang pada beberapa muka secara serentak. Ditambah dengan meja berputar paksi ke-4, spindel boleh mencapai tiga atau empat sisi bahagian dalam satu persediaan.

• Pemesinan Tanpa Gangguan: Terima kasih kepada Penukar Palet Automatik (APC) standard, operator boleh memuat, memunggah, atau memeriksa bahagian pada satu palet sementara mesin terus memotong pada palet yang lain. Ini secara drastik mengurangkan masa henti spindel.

• Kekakuan yang Lebih Tinggi: HMC direka dengan asas besi tuang yang lebih berat untuk menyerap getaran yang teruk, membolehkan pemotongan yang lebih berat, kadar suapan yang lebih pantas, dan ketepatan yang unggul dalam aloi keras.

Batasan HMC

• Pelaburan Modal yang Tinggi: Sebuah HMC lazimnya berharga 2 hingga 3 kali ganda lebih mahal berbanding VMC dengan sampul kerja yang setanding.

• Pengaturcaraan dan Persediaan yang Kompleks: Mengendalikan sebuah HMC, terutamanya dengan lekapan tombstone berbilang bahagian dan penukar palet, memerlukan kemahiran pengaturcaraan CAM lanjutan dan penyelesaian pegangan kerja khusus.

• Jejak yang Lebih Besar: HMC memerlukan ruang lantai yang jauh lebih banyak disebabkan oleh penukar palet dan penutup mesin yang lebih besar.

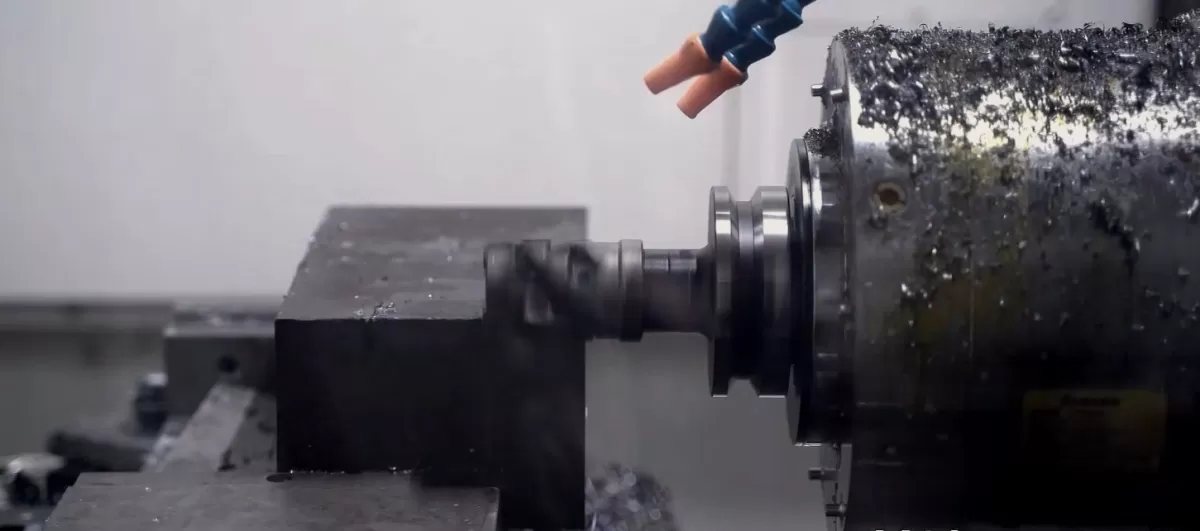

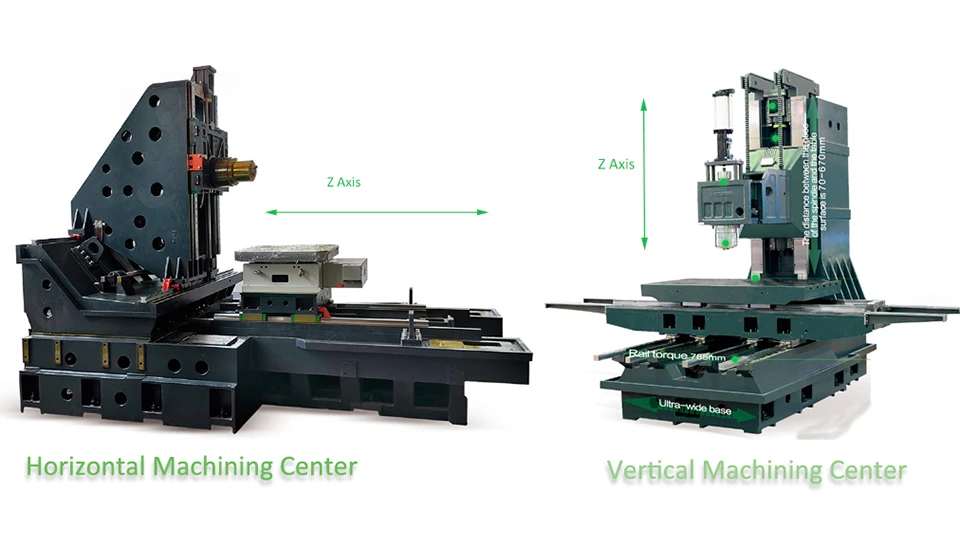

VMC lwn. HMC: Perbandingan Teras

Untuk membantu anda melancarkan keputusan pembelian, berikut adalah perbandingan langsung merentasi metrik pembuatan yang paling kritikal:

Bagaimana Memilih Mesin CNC yang Tepat

Pilihan antara VMC dan HMC akhirnya bergantung pada aplikasi khusus kedai dan model perniagaan anda.

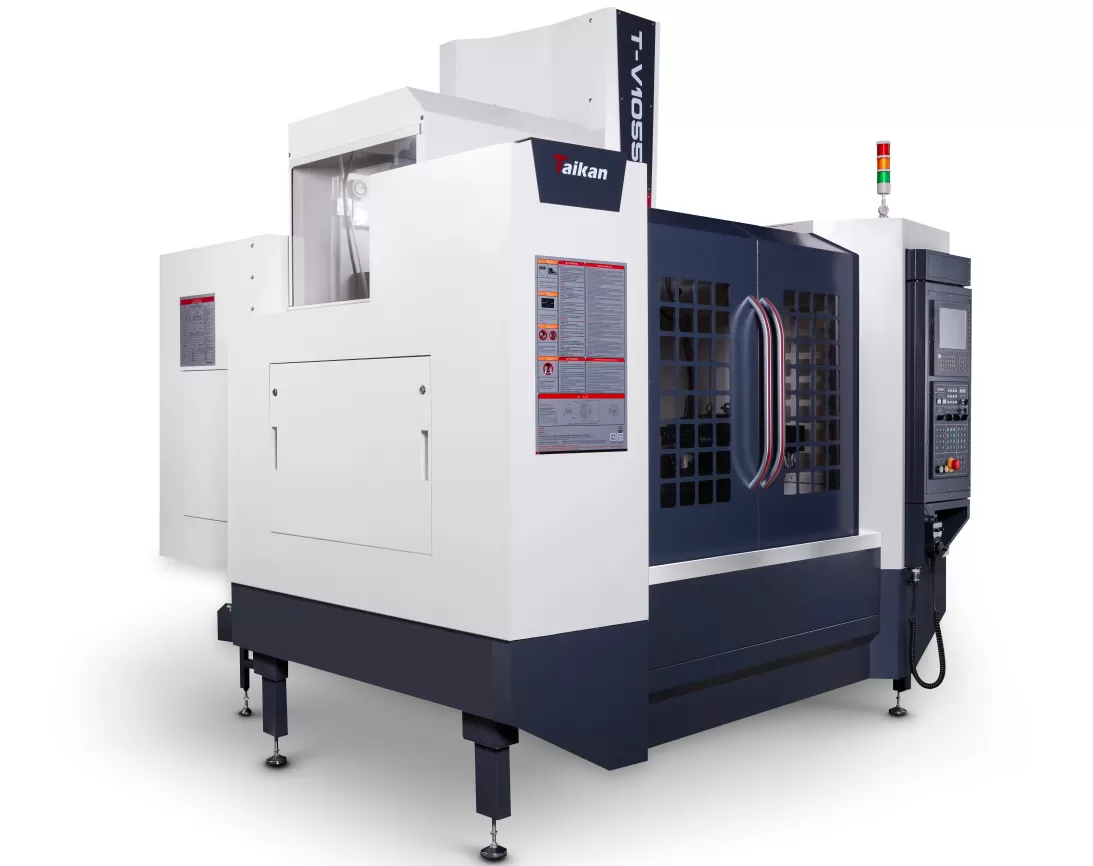

Laburkan dalam sebuahTaikan vertical machining centerjika:

• Anda adalah kedai kerja yang mengendalikan prototaip satu bahagian atau larian kelompok kecil.

• Bahan kerja utama anda adalah plat rata, acuan, dai, atau panel aeroangkasa satu sisi yang besar.

• Anda mempunyai kekangan belanjawan dan memerlukan pulangan pelaburan (ROI) yang cepat.

Laburkan dalam sebuahhigh precision cnc horizontal machiningjika:

• Anda mengeluarkan bahagian yang kompleks dan berbilang sisi (seperti blok enjin, perumah pam, atau sarung kotak gear).

• Operasi anda memerlukan pembuatan volum tinggi, 'lights-out'.

• Anda ingin mengurangkan masa persediaan dan meminimumkan kos buruh setiap bahagian melalui palletisasi.

Kesimpulan

Dalam perdebatan VMC lwn. HMC, tiada jawapan yang sesuai untuk semua. Pusat pemesinan menegak menawarkan kepelbagaian dan nilai yang tiada tandingan untuk kerja satu sisi, volum rendah. Sebaliknya, pusat pemesinan mendatar adalah kuasa industri, direka untuk memotong masa kitaran dan mendominasi pengeluaran volum tinggi melalui kawalan serpihan yang unggul dan kebolehcapaian berbilang sisi. Dengan menyelaraskan pilihan mesin anda dengan strategi pengeluaran, anda meletakkan asas yang kukuh untuk kecemerlangan pembuatan jangka panjang.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
